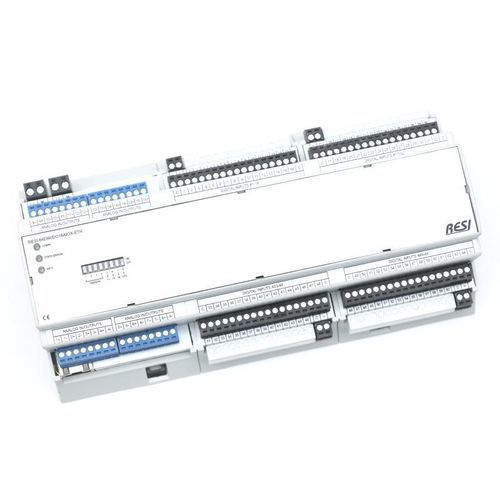

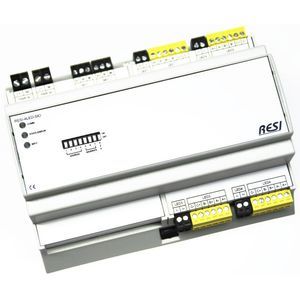

Analoges E/A-Modul

digitalModbusEthernet

Kurzbeschreibung
Unsere EA Module sind für Anwendungen in Gebäudeautomation, Industrieautomation und Infrastruktur konzipiert. Mit einer Größe von 4, 8 oder 12 TE (abhängig von der Gesamtzahl der verbauten IOs) passen diese IO-Module in jeden Schaltschrank und sind für den 45-mm-Ausschnitt eines Standard-Schaltschranks geeignet.

Protokolle & Schnittstellen
Unterstützte Schnittstellen und Protokolle:

• RS485: ASCII + MODBUS/RTU (Slave)
• Ethernet: ASCII + MODBUS/TCP (Server) und MODBUS/RTU over Ethernet

Konfiguration
Zur Inbetriebnahme/Parametrierung steht die kostenlose Software RESIConfigurator zur Verfügung. Zu jedem Produkt werden eine vollständige ASCII-Befehlsliste und eine MODBUS-Registertabelle mit ausführlicher Erläuterung geliefert.

Analoge & digitale Funktionen (Produktgruppe)
Die Produktgruppe enthält EA-Module mit digitalen Eingängen, digitalen Ausgängen und universellen analogen Ein- oder Ausgängen. Die Flaggschiff-Module erlauben für jeden Kanal die Auswahl einer anderen Funktion (kanalspezifisch):

• Analogeingang: 0/2–10 V oder 0/4–20 mA
• Analogausgang: 0/2–10 V oder 0/4–20 mA
• Widerstandseingang: 0–1 MΩ
• RTD-Eingänge: PT100, PT1000, NI1000 (DIN43760)
• Digitaleingang: Trockenkontakt oder 24 V DC

Digitale IO und Ausgänge
Digitale Eingänge sind für DC-Signale bis 48 V DC ausgelegt. Digitale Ausgänge sind für DC-Signale bis 30 V ausgelegt. IO-Module bieten Gruppen von Ausgängen mit eigener Stromversorgung (z. B. kombinierte 12 V und 24 V Ausgänge auf einem Modul).

Diagnose & Strombelastbarkeit
Die EA-Module mit maximal 700 mA Ausgangsstrom pro Kanal verfügen über umfangreiche Diagnosefunktionen (Erkennung thermischer Überlastung, Kurzschlüsse, offene Leitungen, Überstromsituationen). Die Ausgänge sind kurzschlusssicher. Die RESI-Lxxx-Produkte bieten maximal 350 mA Ausgangsstrom pro Kanal und weniger Diagnoseinformationen, sind dafür kostengünstiger.

Varianten / auswählbare Konfigurationen
Beispieloptionen (Auszug):

• EAs-Schnittstellen: RS485: ASCII+MODBUS/RTU Slave Protokoll oder Ethernet: ASCII+MODBUS/TCP Server Protokoll

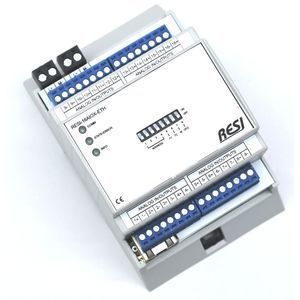

• EAs-analog: 4xAIOX, 8xAIOX, 16xAIOX (universelle analoge Ein- oder Ausgänge: 0/2–10 V, 0/4–20 mA, RTD, DI)

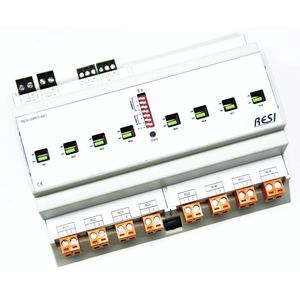

• EAs-digitale: z. B. 6xDE+6xDA (≤30 V DC, ≤700 mA) — weitere Kombinationen: 16xDE+15xDA, 32xDE+30xDA, 64xDE+60xDA, 70xDE+66xDA etc.

Integration / Einsatz
Module können mit Mediensteuerungssystemen oder IoT-Controllern unter Verwendung von Node-RED, NodeJs oder Python betrieben werden. Weitbereichsstromversorgung: 12–48 VDC.

caractéristiques / spécifications techniques

• Produktserie: EA Module (EAs)
• Montage: passend für 45-mm-Ausschnitt Standard-Schaltschrank
• Größen: 4 TE, 8 TE oder 12 TE (abhängig von IO-Anzahl)
• Schnittstellen: RS485 (ASCII, MODBUS/RTU Slave), Ethernet (ASCII, MODBUS/TCP Server, MODBUS/RTU over Ethernet)
• Protokolle: ASCII, MODBUS/RTU, MODBUS/TCP
• Analoge Funktionen: Ein-/Ausgänge 0/2–10 V, 0/4–20 mA; RTD: PT100, PT1000, NI1000 (DIN43760); Widerstandseingang 0–1 MΩ
• Digitale Eingänge: bis 48 V DC
• Digitale Ausgänge: bis 30 V DC
• Max. Ausgangsstrom (Flaggschiff-Module): bis 700 mA pro Kanal
• Max. Ausgangsstrom (RESI-Lxxx Produkte): 350 mA pro Kanal
• Diagnosefunktionen: thermische Überlastung, Kurzschluss, offene Leitung, Überstromerkennung
• Versorgungsspannung: 12–48 V DC (Weitbereichsstromversorgung)
• Konfigurierbar über: RESIConfigurator; ASCII-Befehlsliste und MODBUS-Registertabelle verfügbar
