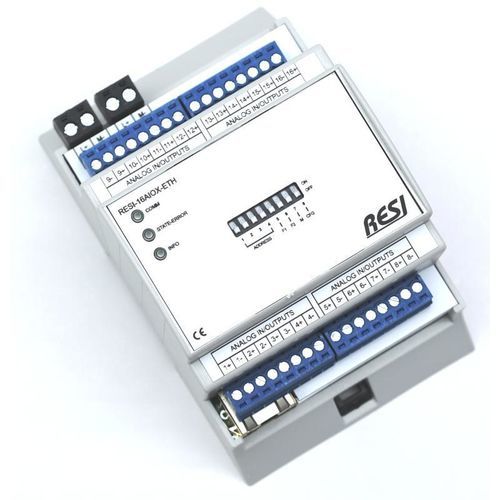

Analoges E/A-Modul EAs-nur

digitalRS-485Modbus TCP

Kurzbeschreibung
Unsere EA Module sind für Anwendungen in Gebäudeautomation, Industrieautomation und Infrastruktur konzipiert. Mit einer Größe von 4, 8 oder 12 TE, abhängig von der Gesamtzahl der verbauten IOs, passen diese IO-Module in Standard-Schaltschränke mit 45‑mm Ausschnitt. Alle Module verfügen über eine Weitbereichsstromversorgung von 12–48 VDC.

Versionen & Schnittstellen

• RS485-Version: ASCII + MODBUS/RTU (Slave)
• Ethernet-Version: ASCII + MODBUS/TCP (Server). Ethernet-Versionen unterstützen zusätzlich MODBUS/RTU über Ethernet.

Konfiguration
Zur Parametrierung und zum Testen steht die kostenlose Software RESIConfigurator zur Verfügung. Zu jedem Produkt werden eine vollständige ASCII-Befehlsliste und eine MODBUS-Registertabelle mit ausführlicher Erläuterung bereitgestellt.

Analoge Funktionen (pro Kanal wählbar)

• Analogeingang: 0/2–10 V oder 0/4–20 mA
• Analogausgang: 0/2–10 V oder 0/4–20 mA
• Widerstandseingang: 0–1 MOhm
• RTD/Temperatursensoreingang: PT100, PT1000, NI1000‑DIN43760
• Digitaleingang: Trockenkontakt oder 24 VDC

Weitere Module / Signale
Es stehen auch klassische analoge Ein-/Ausgangsmodule für −10 V bis +10 V Signale zur Verfügung.

Temperatursensor-Module
EA-Module für Temperatursensoren können die aktuelle Temperatur von bis zu 8 RTD-Sensoren auslesen. Die Sensoreingänge unterstützen 2-, 3- oder 4‑adrige Verkabelung; unterstützte Sensortypen: PT100, PT1000, NI100‑DIN43760.

Verfügbare Varianten (Auswahl)

• Schnittstellen: RS485 (ASCII + MODBUS/RTU Slave), Ethernet (ASCII + MODBUS/TCP Server)
• Analoge EA-Varianten: 4xAIOX (universelle analoge Ein-/Ausgänge), 8xAIOX, 16xAIOX
• Weitere Varianten: 12xAE (−10V / +10V), 12xAA (−10V / +10V), 8xRTD (verschiedene RTD-Optionen)

Hinweise
Alle Module unterstützen neben MODBUS auch ein einfaches ASCII‑Protokoll zur Integration mit Mediensteuerungssystemen oder IoT‑Controllern (z. B. Node‑RED, NodeJs, Python).

Caractéristiques / spécifications techniques

• Artikel-Nr.: RESI-4AIOX-SIO
• Produktgruppe: EAs (nur analoge EAs)
• Gehäusegrößen: 4 TE, 8 TE oder 12 TE (abhängig von Anzahl IOs)
• Für 45 mm Schaltschrank-Ausschnitt geeignet
• Versorgungsspannung: 12–48 VDC (Weitbereich)
• Schnittstellen: RS485 (MODBUS/RTU Slave), Ethernet (MODBUS/TCP Server)
• Protokolle: MODBUS/RTU, MODBUS/TCP, ASCII
• Analoge Signale: 0/2–10 V, 0/4–20 mA, −10…+10 V (je nach Modultyp)
• RTD-Unterstützung: PT100, PT1000, NI1000‑DIN43760 (2-/3-/4‑Leiter)
• Max. RTD-Kanäle (bei RTD-Modulen): bis zu 8 Sensoren
• Konfiguration: RESIConfigurator + mitgelieferte ASCII-Befehlsliste und MODBUS-Registertabelle
• Preis (zzgl. Steuern): 249,90 EUR
