Digitales E/A-Modul

analogEthernetRS-485

Übersicht

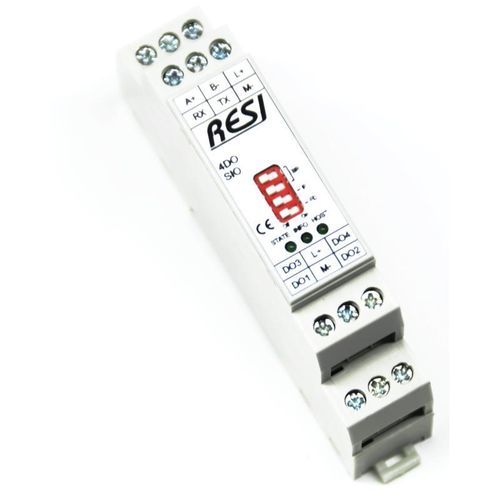

Die ultraflachen RESI I/O-Module sind für Anwendungen konzipiert, bei denen der Platz im Schaltboard begrenzt ist oder nur wenige entfernte I/Os benötigt werden. 1MU-Varianten (seriell) bieten RS232- oder RS485-Schnittstellen und unterstützen MODBUS/RTU Slave sowie ein einfaches ASCII-Protokoll zur Integration in Media‑Control‑Systeme und IoT‑Controller (Node-RED, Node.js, Python). Ethernet‑Varianten benötigen 2MU und unterstützen MODBUS/TCP bzw. MODBUS/RTU über Ethernet; das ASCII‑Protokoll wird auf allen Varianten unterstützt. Netzteilbereich: 12–48Vdc.

Konfiguration
Verwenden Sie die kostenlose RESIConfigurator‑Software zum Parametrieren, Konfigurieren und Testen der Module. Zu jedem Produkt gehört eine vollständige ASCII‑Befehlsliste sowie eine MODBUS‑Registertabelle mit ausführlichen Erklärungen zur Vereinfachung der Integration.

Schnittstellen (Optionen)

• RS232 + RS485: ASCII + MODBUS/RTU Slave Protokoll
• Ethernet: ASCII + MODBUS/TCP Server Protokoll (oder MODBUS/RTU via Ethernet)

Eingänge / Ausgänge (wählbare Optionen)

• 2xRI (AC/DC Eingänge 12–250Vac/dc)
• 4xDI (DC Eingänge 12–48Vdc)
• 4xDIBI (DC Eingänge 12–48Vdc, potentialfreier oder geschlossener Kontakt)
• 4xDO (DC Ausgänge max. 30Vdc, 350mA)
• 1xRO (Relaisausgang 250Vac / 30Vdc, 8A)
• 2xRO (Relaisausgänge 250Vac / 30Vdc, 8A)
• 2xSSR-1A (Solid State Relais Ausgänge 230Vac/dc, 1A)
• 2xSSR-3A (Solid State Relais Ausgänge 60Vac/dc, 3A)
• 2xSSR-6A (Solid State Relais Ausgänge 60Vac/dc, 6A)
• 4xAIOX (universelle analoge I/O: 0/2–10V, 0/4–20mA, RTD, DI)
• 4xAIU (analoge Eingänge 0/2–10Vdc)
• 4xAOU (analoge Ausgänge 0/2–10Vdc)
• 2xAIU + 2xAOU (analoge Eingänge + Ausgänge 0/2–10Vdc)
• 2xRTD (RTD-Sensoreingänge: OHM, PT100, PT1000, NI1000‑DIN43760, 2/3‑Leiter)
• 1xLED (3x PWM Ausgänge für LED‑Streifen, max. 60Vdc, 15A)
• 2xLEDWS (2 Kanäle, je 512 LEDs, für intelligente WS28xx LEDs)

Lieferumfang / Dokumentation (Beispiele)
Zu jedem Produkt liefert RESI ASCII‑Befehlslisten, MODBUS‑Registertabellen sowie produktspezifische Anhänge: Bedienungsanleitung, Anhangblätter und Katalogseiten für die gewählte I/O‑Variante.

Technische Daten

• Referenz: RESI-2RI-SIO
• Bezeichnung / Modell: RESI-2RI-SIO (gezeigte Variantenbeispiel)
• Breite: 1MU (Ethernet‑Varianten 2MU)
• Schnittstellen: RS232, RS485 (Seriellvarianten) oder Ethernet (Ethernetvarianten)
• Protokolle: MODBUS/RTU Slave; MODBUS/TCP Server (Ethernet); ASCII‑Protokoll auf allen Varianten
• Versorgung: Weitbereich 12–48Vdc
• Preis (ohne MwSt. auf der Produktseite angezeigt): 99.80 EUR (Attributpreis)
• Wählbare I/O‑Konfigurationen: siehe oben (digitale Eingänge, digitale Ausgänge, Relaisausgänge, SSR, analoge I/O, RTD, LED‑Ausgänge usw.)
• Konfigurationstool: RESIConfigurator (kostenlose Software)
• Bereitgestellte Dokumentation: ASCII‑Befehlslisten, MODBUS‑Registertabellen, Handbücher und Katalogseiten
