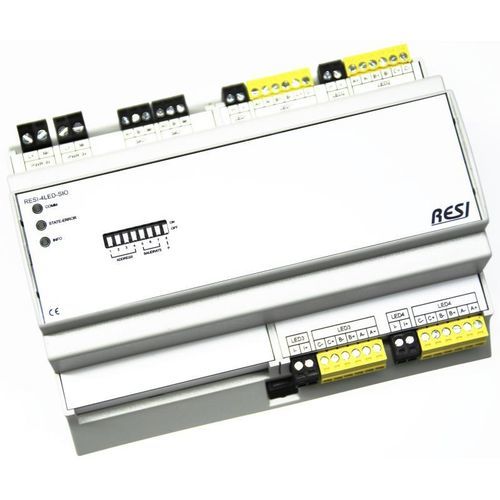

Pulsweitenmodulation-Modul (PWM) EAs-LED Streifen

Produktbeschreibung
Unsere EA Module sind für Anwendungen in den Bereichen Gebäudeautomation, Industrieautomation und Infrastruktur konzipiert. Die Module sind in den Baugrößen 4, 8 oder 12 TE erhältlich (abhängig von der Gesamtzahl der verbauten I/O) und sind für den 45‑mm Ausschnitt eines Standard‑Schaltschranks ausgelegt.

Funktionen & Einsatz

• Versionen mit integrierter RS485‑Schnittstelle (ASCII + MODBUS/RTU Slave) oder mit Ethernet (ASCII + MODBUS/TCP Server).
• Unterstützung eines einfachen ASCII‑Protokolls zur Anbindung an Mediensteuerungssysteme oder IoT‑Controller (z. B. Node‑RED, NodeJs, Python).
• Ethernet‑Versionen unterstützen zusätzlich MODBUS/RTU über Ethernet.
• Weitbereichs‑Stromversorgung: 12–48 V DC.

Spezifisches LED‑Modul
In dieser Produktgruppe gibt es ein spezielles EA Modul zur Ansteuerung von bis zu 12 LED‑Streifen mit 12 PWM‑Ausgängen. Die Ausgänge sind in vier Gruppen aufgeteilt; jede Gruppe verfügt über eine eigene Stromversorgung, wodurch verschiedene LED‑Streifen auf einem Modul gemischt werden können. Unterstützt werden LED‑Streifen mit gemeinsamer Anode und Versorgungsspannungen bis zu 60 V DC.

Konfiguration
Zur Parametrierung und zum Testen der EA Module steht die kostenlose RESIConfigurator‑Software zur Verfügung. Zu jedem Produkt werden eine vollständige ASCII‑Befehlsliste und eine MODBUS‑Registertabelle mit ausführlicher Erläuterung geliefert.

Produktvarianten (Auswahl)

• EAs‑Schnittstellen: RS485: ASCII + MODBUS/RTU Slave Protokoll
• EAs‑Schnittstellen: Ethernet: ASCII + MODBUS/TCP Server Protokoll
• EAs‑LED Streifen: 12x LED Streifen – 4 Gruppen mit je 3 PWM‑Ausgängen

Charakteristiken / Spezifikationen technische

• Bezeichnung Serie: EAs‑LED Streifen
• Artikel‑Nr. (Referenzvariante): RESI-4LED-SIO
• Baugrößen: 4 TE, 8 TE, 12 TE (abhängig von I/O‑Anzahl)
• Einbau: Für 45 mm Ausschnitt Standard‑Schaltschrank
• Stromversorgung Modul: 12–48 V DC (Weitbereichsnetzteil)
• LED‑Versorgung: Unterstützt LED‑Streifen mit gemeinsamer Anode bis 60 V DC
• PWM‑Ausgänge: 12 PWM Ausgänge, aufgeteilt in 4 Gruppen (je Gruppe eigene Stromversorgung)
• Schnittstellen/Protokolle: RS485 (ASCII + MODBUS/RTU Slave), Ethernet (ASCII + MODBUS/TCP Server); Ethernet unterstützt MODBUS/RTU über Ethernet
• Konfiguration: RESIConfigurator Software; mitgelieferte ASCII‑Befehlsliste und MODBUS‑Registertabelle
• Typische Anwendungen: Gebäudeautomation, Industrieautomation, Infrastruktur
