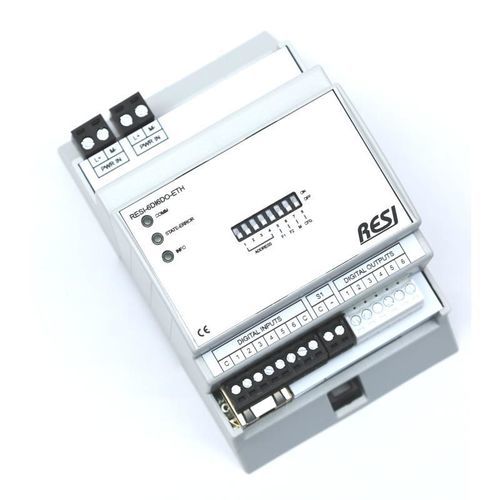

Digitales E/A-Modul

Modbus TCPModbusEthernet

Übersicht
Modulare digitale I/O-Module für Gebäudeautomatisierung, Industrieautomation und Infrastruktur. Erhältlich in 4 MU, 8 MU oder 12 MU zur Anpassung an den 45-mm-Standardausschnitt von Schaltschränken; ausgelegt für kompakte Schaltschrankinstallationen und skalierbare I/O-Lösungen.

Interfaces & Protokolle

• RS485-Schnittstelle mit MODBUS/RTU Slave-Protokoll
• Ethernet-Schnittstelle mit MODBUS/TCP Server-Protokoll
• Alle Module unterstützen ein einfaches ASCII-Protokoll (für Mediensteuerungssysteme oder IoT-Controller mit Node-RED, NodeJs oder Python)
• Ethernet-Versionen unterstützen zusätzlich MODBUS/RTU über Ethernet

Stromversorgung
Weitbereichs-Gleichstromeingang: 12–48 Vdc. Entwickelt für industrielle Stromumgebungen und DC-Verteilungen.

Digitale Ein- & Ausgänge

• Digitale Eingänge: für DC-Signale bis 48 Vdc
• Digitale Ausgänge: für DC-Signale bis 30 Vdc
• Unabhängige Ausgangsgruppen ermöglichen gemischte Ausgangsspannungen auf einem Modul (z. B. 12 Vdc und 24 Vdc)
• Ausgangsschutz und Diagnosefunktionen (je nach Modultyp): Thermische Überlasterkennung, Kurzschlusserkennung, Leitungsunterbrechungserkennung, Überstromerkennung; Ausgänge kurzschlusssicher

Verfügbare Modulkonfigurationen (Beispiele aus Produktoptionen)

• 6xDI + 6xDO (≤30 Vdc, ≤700 mA)
• 12xDI + 12xDO (≤30 Vdc, ≤700 mA)
• 16xDI + 15xDO (≤30 Vdc, ≤350 mA)
• 16xDI + 15xDO (≤30 Vdc, ≤700 mA)
• 32xDI + 30xDO (≤30 Vdc, ≤350 mA)
• 32xDI + 30xDO (≤30 Vdc, ≤700 mA)
• 64xDI + 60xDO (≤30 Vdc, ≤350 mA)
• 64xDI + 60xDO (≤30 Vdc, ≤700 mA)
• 76xDI + 72xDO (≤30 Vdc, ≤700 mA)

Konfiguration
Verwenden Sie den RESIConfigurator (kostenlose Software), um I/O-Module zu parametrieren und zu testen. Jedes Produkt enthält eine vollständige ASCII-Befehlsliste und eine MODBUS-Registertabelle mit ausführlichen Erläuterungen für Integration und Inbetriebnahme.

Technische Daten

• Serienname: IOs-digital INs+OUTs
• Formfaktoren: 4 MU, 8 MU, 12 MU (passt in 45 mm Ausschnitt)
• Stromversorgung: 12 - 48 Vdc
• Schnittstellen: RS485 (MODBUS/RTU Slave), Ethernet (MODBUS/TCP Server); ASCII-Protokoll unterstützt
• DI-Bewertung: DC-Signale bis 48 Vdc
• DO-Bewertung: DC-Signale bis 30 Vdc
• Ausgangsstrom pro Kanal: Varianten mit bis zu 700 mA (mit erweiterten Diagnosen) oder 350 mA (RESI-Lxxx wirtschaftliche Varianten)
• Diagnosen (für 700 mA-Module): thermische Überlast, Kurzschluss, Leitungsunterbrechung, Überstrom; Ausgänge kurzschlusssicher
• Modulare Varianten von klein (6 DI / 6 DO) bis groß (bis zu 76 DI / 72 DO)
• Referenzbeispiel: RESI-6DI6DO-SIO
