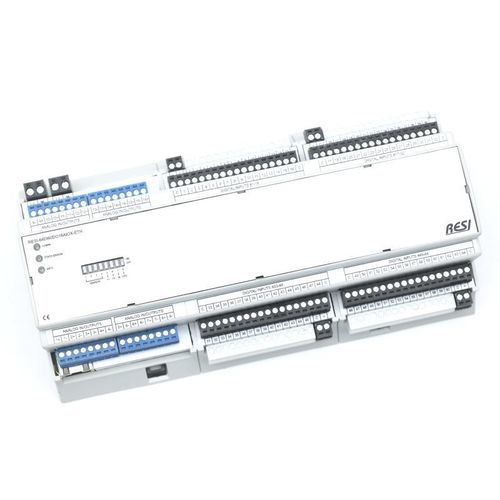

Analoges E/A-Modul

digitalRS-485Ethernet

Übersicht
RESI IO-Module sind für Gebäudeautomation, Industrieautomation und Infrastruktur-Anwendungen konzipiert. Erhältlich in 4, 8 oder 12 MU passen sie in standardmäßige 45 mm Schrankausschnitte und gängige Verteilerschränke. Die Produktfamilie umfasst gemischte Konfigurationen aus digitalen Eingängen, universellen Analog-E/A und Relaisausgängen für unterschiedliche I/O-Anforderungen.

Schnittstellen & Protokolle
Es stehen zwei Schnittstellenvarianten zur Verfügung:

• RS485-Schnittstelle mit MODBUS/RTU Slave-Protokoll
• Ethernet-Schnittstelle mit MODBUS/TCP Server-Protokoll

Alle Module bieten außerdem ein kompaktes ASCII-Befehlsprotokoll zur Integration in Mediasteuerungen oder IoT-Controller (Node-RED, NodeJs, Python). Ethernet-Varianten unterstützen zusätzlich MODBUS/RTU über Ethernet, falls erforderlich.

Konfiguration
Parametrieren und testen Sie Module mit der kostenlosen RESIConfigurator-Software. Jedes Gerät wird mit einer vollständigen ASCII-Befehlsliste und einer MODBUS-Registertabelle mit ausführlichen Erläuterungen zur schnellen Inbetriebnahme geliefert.

I/O-Typen & Funktionalität
Diese Produktgruppe umfasst Module mit:

• Universellen analogen Eingängen oder Ausgängen (kanalweise konfigurierbar)
• Digitalen Eingängen
• Relaisausgängen für AC- oder DC-Lasten

Merkmale der universellen analogen E/A
Ausgewählte Module bieten pro Kanal konfigurierbare analoge E/A, wobei jeder Kanal als Folgendes eingestellt werden kann:

• Analogeingang: 0/2–10 V oder 0/4–20 mA
• Analogausgang: 0/2–10 V oder 0/4–20 mA
• Widerstandseingang (0–1 MΩ)
• RTD-Eingang: PT100, PT1000 oder NI1000-DIN43760
• Digitaler Eingang (Trockenkontakt oder 24 Vdc)

Digitaleingänge und Relais
Digitale Eingänge sind für DC-Signale bis 48 Vdc ausgelegt. Relaisausgänge sind Form A (normally open) mit AgSnO2-Kontakten und bis zu 6 A Bemessungsstrom. Schaltspannungen hängen von der Konfiguration ab: bis zu 30 Vdc oder bis zu 250 Vac für Wechselstromkreise.

Optionen / Varianten

• Schnittstelle: RS485 (ASCII + MODBUS/RTU Slave) oder Ethernet (ASCII + MODBUS/TCP Server)
• Analoge Varianten: 4xAIOX / 8xAIOX / 16xAIOX (universelle analoge E/A pro Kanal: 0/2–10 V, 0/4–20 mA, RTD, DI)
• Digital- & Relaiskombinationen: Beispiele enthalten 32xDI (≤48 Vdc) + 12xRelais (≤30 Vdc, ≤250 Vac, ≤6 A); weitere Kombinationen verfügbar

Gelieferte Dokumentation
Jedes Produkt wird mit einer ASCII-Befehlsliste, einer MODBUS-Registertabelle und Katalog-/Produktanhangsdokumenten (Katalogseiten, Handbücher und Zertifikate) geliefert, um Integration und Zertifizierung zu unterstützen.

Technische Daten

• Produktfamilie: RESI IO modules
• Typische Breiten: 4 MU, 8 MU oder 12 MU
• Ausschnitt: geeignet für 45 mm Schrankausschnitt
• Schnittstellen: RS485 (MODBUS/RTU Slave) oder Ethernet (MODBUS/TCP)
• Protokolle: MODBUS/RTU, MODBUS/TCP, ASCII-Befehlsprotokoll
• Versorgungsspannung: Weitbereich 12–48 Vdc
• Analoge E/A pro Kanal: konfigurierbar als 0/2–10 V, 0/4–20 mA, Widerstand (0–1 MΩ), RTD (PT100, PT1000, NI1000-DIN43760) oder digitaler Eingang (Trockenkontakt / 24 Vdc)
• Digitale Eingänge: bis 48 Vdc
• Relaisausgänge: Form A (normally open), AgSnO2-Kontakte, bis 6 A max; Spannungen bis 30 Vdc oder 250 Vac je nach Konfiguration
• Beispielreferenz: RESI-32DI12RO4AIOX-SIO
• Typischer Preis (ohne MwSt.): 484,50 EUR
• Konfigurations- und Testsoftware: RESIConfigurator
