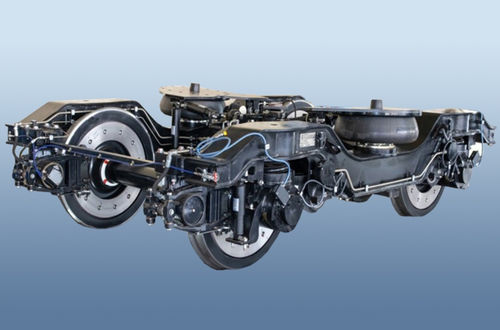

Drehgestell für Waggons 68-7090-02/03

1520 mmScheibenbremsezweiachsig

Das zweiachsige, nicht angetriebene Drehgestell ohne Wiege Typ mod. 68-7090-02/03 ist für den Einsatz unter Dieseltriebwagen auf Eisenbahnen mit einer Spurweite von 1520 mm und einer Konstruktionsgeschwindigkeit von 140 km/h ausgelegt. Das Drehgestell ist ausgestattet mit: - Radsätzen mit Achslagern und Radbremsscheiben; - Schraubenfedern der primären Achslagerfederung; - Pneumatische Federn der zentralen (sekundären) Federung; - Hydraulische Schwingungsdämpfer - vertikal und horizontal; - Scheibenbremselemente; - Torsionsvorrichtung; - Einem elektronischen System, das Sensoren des Antirutschgeräts, Sensoren zur Überwachung der Erwärmung der Achslager und Sensoren des КЛУБ-У-Systems umfasst; - Automatisches zentrales Flanschschmiersystem (ACCS). TECHNISCHE MERKMALE Name des Parameters und Größe | Einheiten | Normwert --- | --- | --- Masse | kg | 7200 Basis | mm | 2560 Spurweite | mm | 1520 Konstruktionsgeschwindigkeit | km/h | 140 Fahrkomfortindikator, nicht mehr | | 2,9 Maximale statische Belastung durch Radsatz auf Schiene, nicht mehr | kN (tf) | 196,0 (20,0) Gesamtabmessungen: - Länge - Breite - Höhe | mm | 4253 2900 1050 Raddurchmesser | mm | 957
