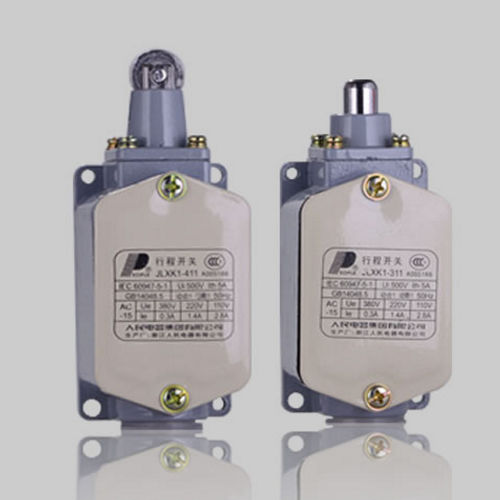

Rotations-Endschalter JLXK1

kleinKontrollMetallkörper

Der Endschalter der Baureihe JLXK1 eignet sich für Stromkreise mit 50 Hz Wechselstrom, einer Spannung von bis zu 380 V oder einer Gleichspannung von bis zu 220 V, beispielsweise zur automatischen Steuerung von Werkzeugmaschinen, zur Begrenzung des Hubs von Bewegungsmechanismen, zur Umkehrung der Bewegungsrichtung oder zur Steuerung von Arbeitsabläufen. Der Endschalter wird gemäß GB 14048.5 und den einschlägigen Normen entwickelt, hergestellt und geprüft. Normale Betriebs- und Einbaubedingungen 3.1 Die Höhe über dem Meeresspiegel darf 2000 m nicht überschreiten. 3.2 Umgebungstemperatur: -25 °C bis +40 °C 3.3 Die relative Luftfeuchtigkeit darf 85 % bei (20 ± 5) °C nicht überschreiten 3.4 In Umgebungen ohne Explosionsgefahr und ohne Gase und Stäube (einschließlich leitfähiger Stäube), die die Isolation angreifen oder beschädigen. Wichtige technische Parameter 4.1 Grundlegende technische Parameter des Endschalters: Nennspannung AC 380 V, DC 220 V; Nennstrom 5 A; Schaltzeit der Kontakte: ≤ 0,04 s 4.2 Schaltverhalten siehe Tabelle 1
