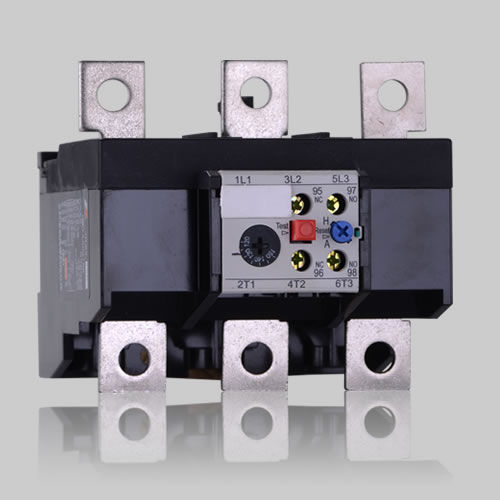

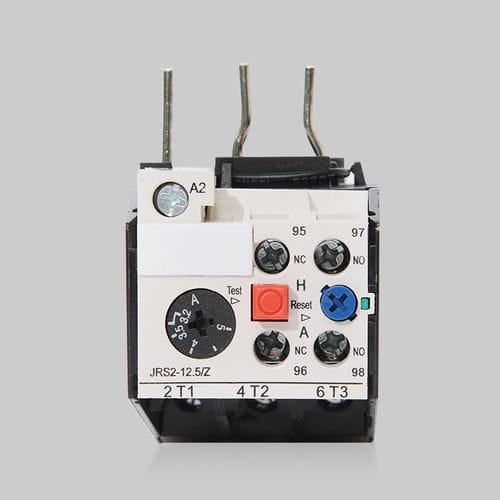

Thermoschutzrelais JRS2

1NO/NFdreiphasigAC

Das Thermorelais der Serie JRS2 eignet sich für Stromversorgungssysteme mit 50 Hz/60 Hz Wechselstrom, einer Nennspannung Ue von 690 V und einem Nennstrom von 0,1 bis 630 A zum Einsatz als Überlast- und Phasenausfallschutz für Wechselstrommotoren oder Stromkreise. Das Thermorelais verfügt über Funktionen zum Phasenausfallschutz, zur Temperaturkompensation, zur wahlweisen Einstellung von manueller oder automatischer Rückstellung, zur Überprüfung der Auslöseempfindlichkeit sowie zur manuellen Trennung der NC- und NO-Kontakte. Normale Betriebs- und Einbaubedingungen 3.1 Umgebungstemperatur: -5 °C bis +40 °C, der Durchschnittswert innerhalb von 24 Stunden darf +35 °C nicht überschreiten; 3.2 Höhe über dem Meeresspiegel: darf 2000 m nicht überschreiten, 3.3 Umgebungsbedingungen: Bei einer Höchsttemperatur von +40 °C darf die relative Luftfeuchtigkeit 50 % nicht überschreiten; bei relativ niedrigen Temperaturen ist eine relativ hohe Luftfeuchtigkeit zulässig, beispielsweise erreicht sie bei +20 °C 90 %; Es sollten besondere Maßnahmen getroffen werden, falls es aufgrund von Temperaturschwankungen zu Kondensation kommt. 3.4 Verschmutzungsgrad: 3 3.5 Installationskategorie: III 3.6 Einbaulage: Der Neigungswinkel zwischen der Einbauseite des Relais und der Vertikalen darf nicht mehr als ±5° betragen 3.7 Stöße und Vibrationen: Das Produkt sollte an Orten installiert und betrieben werden, an denen keine offensichtlichen Erschütterungen, Stöße und Vibrationen auftreten. 3.8 Einbauart: JRS2-12,5, 25, 32, 45, 80 verfügt über drei Einbauarten: Kombinationsmontage, Schraubmontage und Montage auf einer 35-mm-Normschiene. JRS2-63, 135, 150, 180, 400, 630 verfügen über zwei Montagearten: Schraubmontage und Montage auf einer 35-mm- Normschiene. 3.9 Schutzart: IP00
