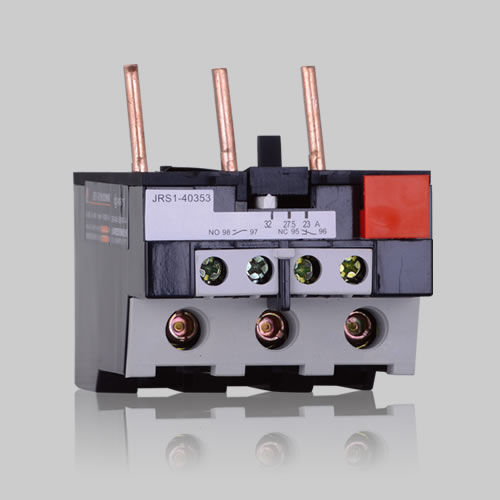

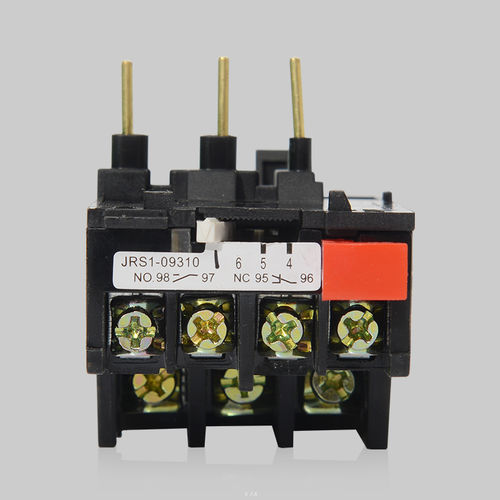

Thermoschutzrelais JRS1

dreiphasigfür Elektromotorauf Schütz montiert

Das thermische Überlastrelais der Serie JRS1 eignet sich für Stromkreise mit 50–60 Hz Wechselstrom, einer Nennbetriebsspannung Ue von 380 V und einem Nennstrom von 0,1–80 A und dient als Überlast- und Phasenausfallschutz für Wechselstrommotoren. Das thermische Relais verfügt über einen durchdachten Aufbau und ist mit einer Einstellvorrichtung für den Nennstrom, einer manuellen Rückstellvorrichtung, einer Abschaltvorrichtung, einer Temperaturkompensationsvorrichtung sowie einer Schutzvorrichtung zum Schutz der Hände vor Stromschlägen ausgestattet. ► Normale Betriebs- und Einbaubedingungen 3.1 – Umgebungstemperatur: -5 °C bis +40 °C, wobei der Durchschnittswert innerhalb von 24 Stunden +35 °C nicht überschreiten darf; 3.2 – Die Höhe des Aufstellungsortes darf 2000 m nicht überschreiten; 3.3 – Umgebungsbedingungen: Die relative Luftfeuchtigkeit darf bei +40 °C 50 % nicht überschreiten; bei relativ niedrigen Temperaturen ist eine relativ hohe Luftfeuchtigkeit zulässig, beispielsweise darf die relative Luftfeuchtigkeit bei +20 °C 90 % erreichen; es sind besondere Maßnahmen zu ergreifen, wenn es aufgrund von Temperaturschwankungen zu Kondensation auf dem Produkt kommt. 3.4 – Es sollte sich um ein nicht explosionsgefährdetes Medium handeln, das keine Gase enthält, die das Metall korrodieren oder die Isolierung beschädigen könnten, sowie um Orte, an denen kein leitfähiger Staub vorhanden ist. 3.5 – Verschmutzungsgrad: 3 3.6 – Installationskategorie: III 3.7 – Einbaulage: In normaler Lage montiert, wobei die Neigung zwischen der Einbaufläche und der Vertikalen ±5° nicht überschreiten darf und keine offensichtlichen Vibrationen oder Stöße auftreten dürfen. 3.8 – Schutzart: IP 00
