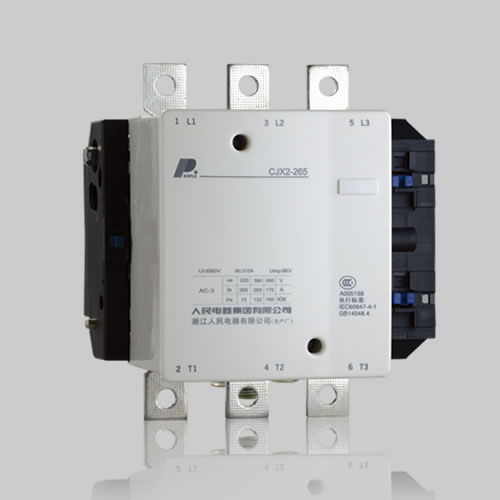

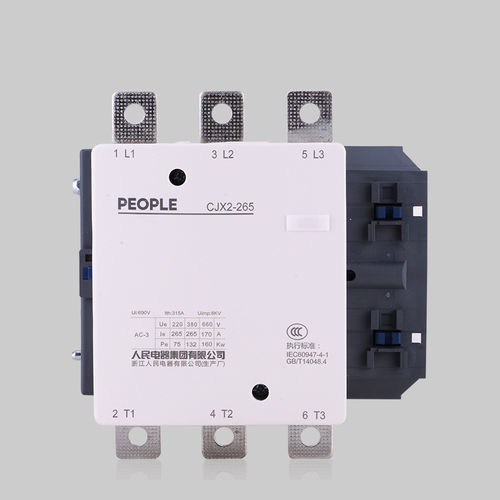

Magnetisch-induktives Schütz CJX2 series

ACIEC

Das Wechselstromschütz der Serie CJX2 wird hauptsächlich in Stromkreisen mit 50 Hz oder 60 Hz, einer Nennbetriebsspannung von bis zu 690 V und einem Nennbetriebsstrom von bis zu 630 A eingesetzt und dient zum ferngesteuerten Ein- und Ausschalten. sie können zudem mit einem thermischen Relais zu einem elektromagnetischen Starter kombiniert werden, um den Stromkreis vor Überlastung zu schützen. Das Produkt entspricht den Normen GB14048.4, IEC60947-4-1 usw. 3. BETRIEBSUMGEBUNGSBEDINGUNGEN 3.1 Die Höhe der Installationsorte darf 2000 m nicht überschreiten 3.2 Umgebungstemperatur: Die obere Grenze der Umgebungstemperatur darf +40 °C nicht überschreiten; der 24-Stunden-Mittelwert der Umgebungstemperatur darf +35 °C nicht überschreiten. Die untere Grenze der Umgebungstemperatur darf nicht unter -5 °C liegen. 3.3 Atmosphärische Bedingungen 3.3.1 Luftfeuchtigkeit Bei einer Höchsttemperatur von +40 °C darf die relative Luftfeuchtigkeit 50 % nicht überschreiten; bei relativ niedrigen Temperaturen ist eine gewisse höhere relative Luftfeuchtigkeit zulässig. Beispielsweise erreicht sie bei 20 °C 90 %; es sollten besondere Maßnahmen ergriffen werden, wenn es aufgrund von Temperaturschwankungen zu Kondensation kommt. 3.3.2 Verschmutzungsgrad: 3 3.4 Installationsbedingungen Die Installation muss an Orten erfolgen, die frei von Stoß- und Schwingungsbelastungen sowie vor Schnee und Regen geschützt sind; der obere Anschluss wird an die Stromversorgung angeschlossen, der untere Anschluss an die Last; die Neigung zwischen der Vertikalen und dem Produkt darf 5° nicht überschreiten. 3.5 Installationskategorie: III
