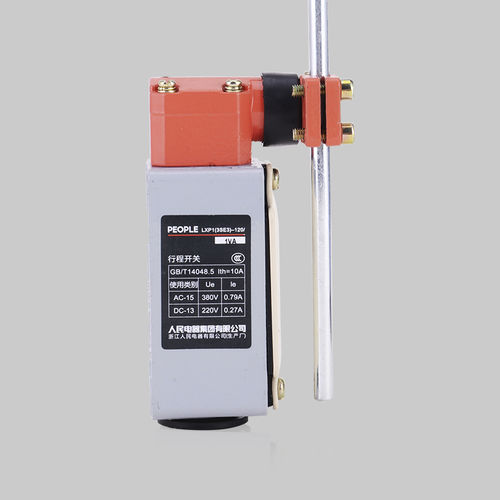

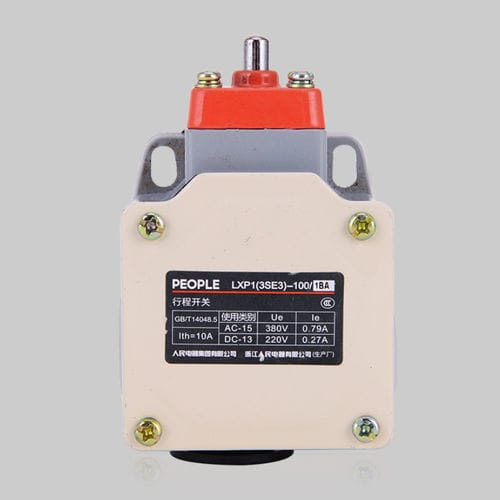

Drehnocke-Endschalter LXP1

DrehhebelFlexwellemechanisch

Der Wegschalter der Serie LXP1 eignet sich für Steuerkreise mit 40 Hz bis 60 Hz Wechselstrom, einer Wechselspannung von bis zu 500 V, einer Gleichspannung von bis zu 600 V und einem Strom von bis zu 10 A. Er kann mechanische Signale in elektrische Signale umwandeln, beispielsweise zur Auslösung von Bewegungsmechanismen, zur Drehzahlregelung oder zur Programmsteuerung. Aufbau Die Produkte dieser Baureihe lassen sich in offene und geschlossene Ausführungen unterteilen. Die offene Ausführung ist in 2-poliger und 3-poliger Ausführung erhältlich. Die 3-polige offene Ausführung ist ausschließlich als Wippschalter erhältlich. Die 2-polige Ausführung ist in vier Varianten erhältlich: Brückenschalter, Schnappschalter, Wippschalter, Wippschalter mit einer Brücke und Wippschalter mit vier Querverbindungen. Die geschlossene Ausführung ist in 2-poligen und 3-poligen Varianten erhältlich. Es gibt vier Ausführungen: 1NO+1NC, 1NO+2NC, 2NO+1NC und 2NO+2NC. Wichtige technische Parameter 5.1 Umgebungstemperatur: -40 °C bis +85 °C 5.2 Nennisolationsspannung: Ui = 500 V AC; 600 V DC 5.3 Maximale Betriebsspannung: Ue = 500 V (gleicher Pol) 5.4 Nennheizstrom: Ith = 10 A 5.5 Nennbetriebsstrom: Ie siehe folgende Tabelle 5.6 Mechanische Lebensdauer: 300.000 5.7 Elektrische Lebensdauer: Ie = 1 A/AC – 11,5 Millionen; Ie = 0,5 A/AC – 11,10 Millionen 5.8 Wiederholgenauigkeit der Stößelbewegung: 0,02 mm 5.9 Schutzhülse der Ausgangsleitung: M20 × 1,5 5.10 Anschlussquerschnitt der Kontakte: Massivdraht 2 × 25 mm²; Litzendraht (mit Ader) 2 × 1,5 mm²
