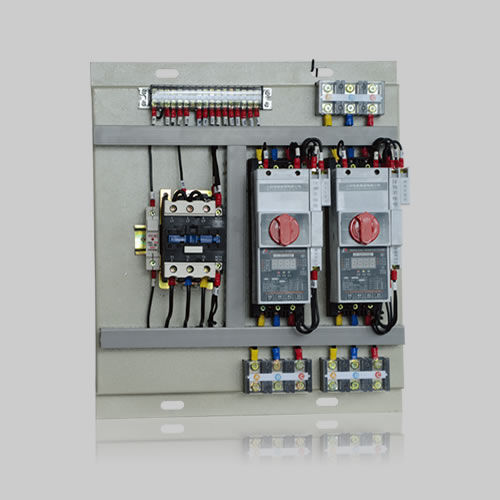

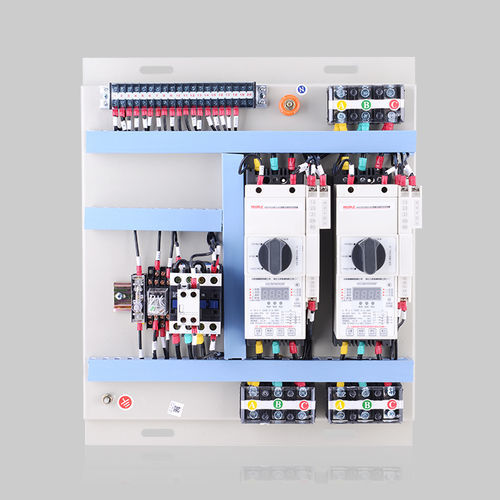

Drehzahlregler RDCPSD

Der Regler der Baureihe RDCPS(KB0) vom Typ D wird hauptsächlich in Stromversorgungssystemen mit 50 Hz Wechselstrom eingesetzt, bei einer Nennbetriebsspannung von bis zu 400 V, einem Nennstrom von 1 A bis 125 A und einer Motorleistung von 0,05 kW bis 50 kW,um die Drehzahlregelung sowie den Schutz vor Überlast, Phasenausfall, Überstrom und Kurzschluss bei Motoren mit doppelter Drehzahl zu gewährleisten. Normale Betriebsbedingungen 3.1 Umgebungstemperatur: max. +40 °C, min. -5 °C. Durchschnittliche Tagestemperatur: +35 °C 3.2 Höhe über dem Meeresspiegel: 2000 m 3.3 Luftfeuchtigkeit: max. 50 % bei +40 °C. Bei niedrigeren Temperaturen sind höhere Luftfeuchtigkeiten zulässig, z. B. max. 90 % bei +20 °C. Außerdem ist auf Kondensation aufgrund von Temperaturschwankungen zu achten. 3.4 Verschmutzungsgrad: Stufe 3 3.5 Installationsart: Die Installationsart hängt von der Nennbetriebsspannung ab. Die Installationsart für den Hauptstromkreis unter 380 V ist IV, die Installationsart für den Haupt- und Steuerstromkreis unter 690 V ist IV, die Installationsart für den Alarmstromkreis ist II. 3.6 Einbauweise: Der Winkel zwischen der Einbauebene und der Senkrechten darf 5° nicht überschreiten. 3.7 Befestigung: Die Bodenplatte mit 4 Schrauben M6 befestigen.
