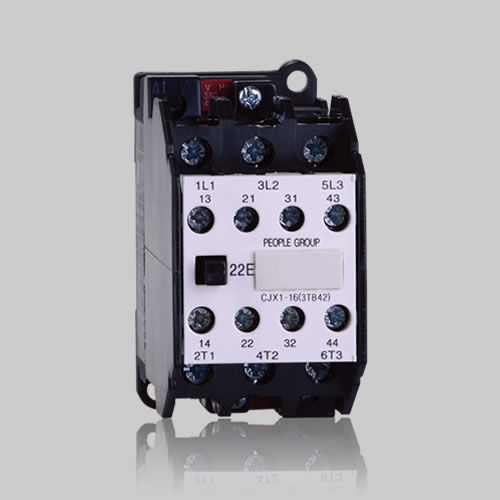

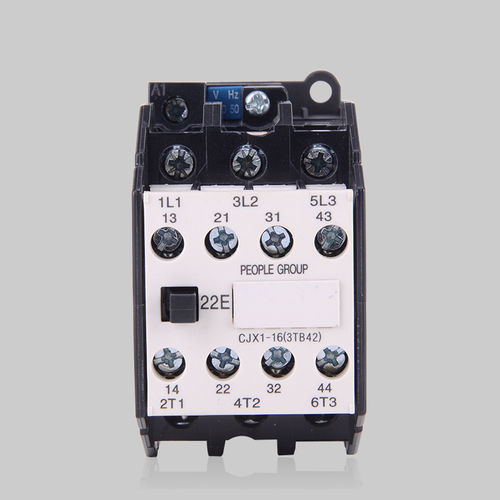

Magnetisch-induktives Schütz CJX1 series

AC

Das Wechselstromschütz der Baureihe CJX1 eignet sich für Stromkreise mit 50 (oder 60) Hz Wechselstrom, einer Nennbetriebsspannung von bis zu 690 V und Nennstrom bis zu 400 A bei der Gebrauchskategorie AC-3 und einer Nennbetriebsspannung von 380 V. Er dient zum ferngesteuerten Schalten und Unterbrechen des Stromkreises und kann mit dem JRS2 (3UA) zu einem Elektromagnetstarter kombiniert werden, um den Stromkreis vor betrieblichen Überlastungen zu schützen. Dieses Produkt entspricht den Normen GB14048.4, IEC60947-4-1 usw. UMGEBUNGSBEDINGUNGEN 3.1 Die Höhe des Aufstellungsortes darf 2000 m nicht überschreiten 3.2 Umgebungstemperatur Die obere Grenze der Umgebungstemperatur darf +40 °C nicht überschreiten; der Mittelwert der Umgebungstemperatur über 24 Stunden darf +35 °C nicht überschreiten. Die untere Grenze der Umgebungstemperatur darf nicht unter -5 °C liegen. 3.3 Atmosphärische Bedingungen 3.3.1 Luftfeuchtigkeit Bei einer Höchsttemperatur von +40 °C darf die relative Luftfeuchtigkeit 50 % nicht überschreiten; bei relativ niedrigen Temperaturen ist eine gewisse höhere relative Luftfeuchtigkeit zulässig. Beispielsweise erreicht sie bei 20 °C 90 %; es sind besondere Maßnahmen zu ergreifen, wenn es aufgrund von Temperaturschwankungen zu Kondensation kommt. 3.3.2 Verschmutzungsgrad: 3 3.4 Einbaubedingungen Die Installation muss an Orten erfolgen, die frei von Stoß- und Schwingungsbelastungen sowie vor Schnee und Regen geschützt sind; der obere Anschluss dient der Stromzuführung, der untere Anschluss der Last; die Neigung zwischen der Vertikalen und dem Produkt darf 5° nicht überschreiten.
