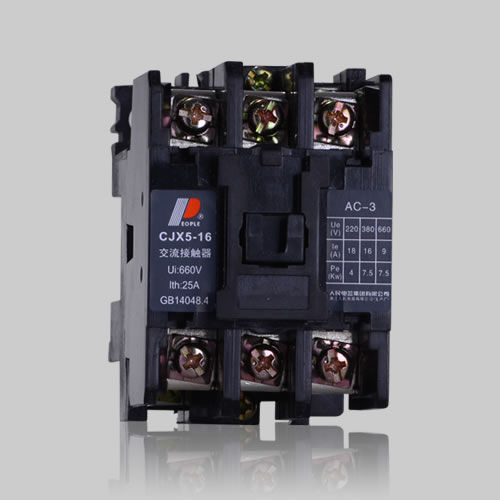

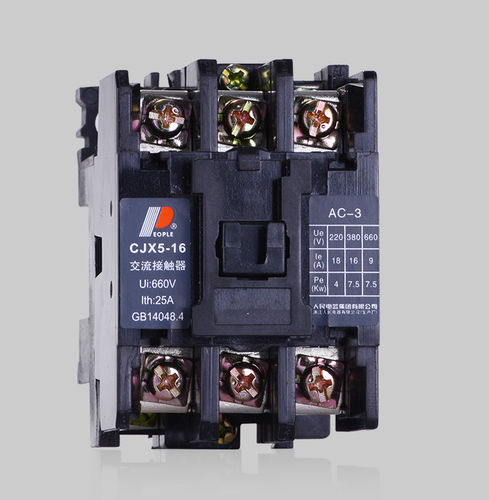

Magnetisch-induktives Schütz CJX5

ACIEC

Das Wechselstromschütz der Serie CJX5 eignet sich für Stromkreise mit einer Frequenz von 50 Hz oder 60 Hz und einer Nennbetriebsspannung von bis zu 690 V, Nennstrom bis zu 105 A. Sie dienen zum ferngesteuerten Ein- und Ausschalten elektrischer Geräte und können in Kombination mit einem Thermorelais zu einem elektromagnetischen Starter ausgebaut werden, um den Stromkreis vor einer möglichen Überlastung zu schützen. ► Normale Betriebs- und Einbaubedingungen 3.1 – Umgebungstemperatur: –5 °C bis +40 °C, der Durchschnittswert innerhalb von 24 Stunden darf +35 °C nicht überschreiten 3.2 – Höhe über dem Meeresspiegel: darf 2000 m nicht überschreiten 3.3 - Die relative Luftfeuchtigkeit darf bei einer Höchsttemperatur von +40 °C 50 % nicht überschreiten; bei relativ niedrigen Temperaturen ist eine relativ hohe Luftfeuchtigkeit zulässig, beispielsweise bis zu 90 % bei 20 °C. Es sind geeignete Maßnahmen zu ergreifen, wenn es aufgrund von Temperaturschwankungen zu Kondensation am Produkt kommt. 3.4 – Verschmutzungsgrad: 3 3.5 – Installationskategorie: III 3.6 – Einbaulage: Die Neigung zwischen der Einbauseite und der Vertikalen darf ±5° nicht überschreiten. 3.7 – Stöße und Vibrationen: Das Produkt sollte an Orten ohne offensichtliche Erschütterungen, Stöße und Vibrationen installiert werden.
