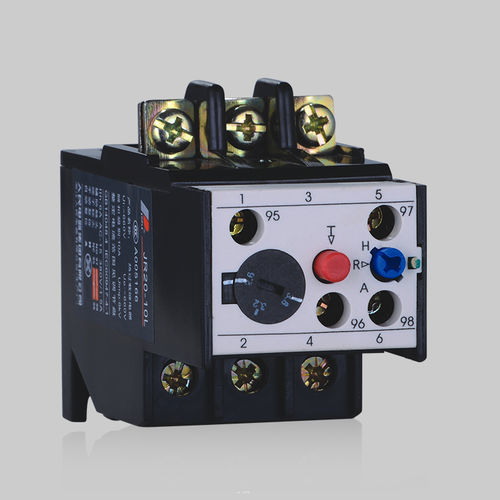

Thermoschutzrelais JR20

1NFdreiphasigAC

Das thermische Überlastrelais der Serie JR20 eignet sich für Stromversorgungssysteme mit 50 Hz/60 Hz Wechselstrom, einer Nennbetriebsspannung Ue von 660 V und einem Nennstrom von 0,1 bis 630 A und dient zum Überlast- und Phasenausfallschutz von Wechselstrommotoren. Das thermische Relais verfügt über Funktionen wie Phasenausfallschutz, Temperaturkompensation, wahlweise manuelle oder automatische Rückstellung, Überprüfung der Auslösecharakteristik sowie manuelles Öffnen der NC-Kontakte usw. Dieses Produkt entspricht den Normen GB14048.4, IEC60947-4-1 usw. Normale Betriebs- und Einbaubedingungen 3.1 – Umgebungstemperatur: –5 °C bis +40 °C, wobei der Durchschnittswert innerhalb von 24 Stunden +35 °C nicht überschreiten darf; 3.2 – Die Höhe des Aufstellungsortes darf 2000 m nicht überschreiten; 3.3 – Umgebungsbedingungen: Die relative Luftfeuchtigkeit darf bei +40 °C 50 % nicht überschreiten; bei relativ niedrigen Temperaturen ist eine relativ hohe Luftfeuchtigkeit zulässig, beispielsweise erreicht die relative Luftfeuchtigkeit 90 % bei +20 °C; es sind besondere Maßnahmen zu ergreifen, wenn es aufgrund von Temperaturschwankungen zu Kondensation am Produkt kommt. 3.4 – Das Medium darf keine Explosionsgefahr darstellen und darf keine Gase enthalten, die das Metall korrodieren oder die Isolierung beschädigen können; zudem darf an den Aufstellungsorten kein leitfähiger Staub vorhanden sein. 3.5 – Verschmutzungsgrad: 3 3.6 – Installationskategorie: III 3.7 – Einbaulage: In normaler Lage montiert, wobei die Neigung zwischen der Einbauseite und der Vertikalen ±5° nicht überschreitet und keine offensichtlichen Vibrationen oder Stöße auftreten dürfen. 3.8 – Schutzart: IP 00
