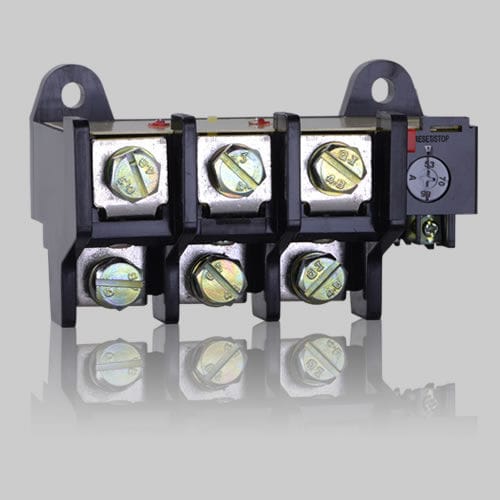

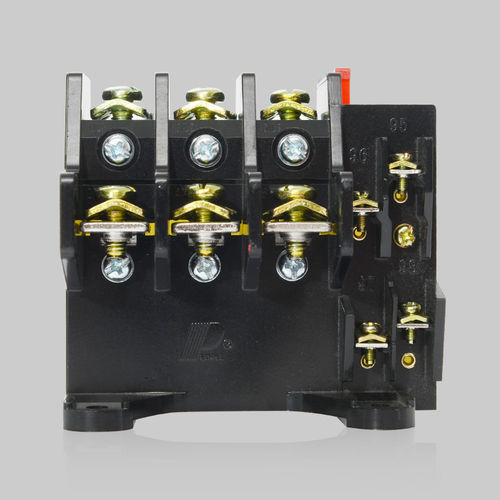

Thermoschutzrelais JR36

1NO/NFdreiphasigAC

Das Bimetall-Thermische Überlastrelais der Serie JRS36 eignet sich für Wechselstromkreise mit 50 Hz, einer Nennbetriebsspannung Ue von 690 V Wechselstrom und einem Strombereich von 0,25 bis 160 A und dient zum Schutz von Wechselstrommotoren vor Überlast und Phasenausfall. Das thermische Relais verfügt über folgende Funktionen: einstellbarer Einstellstrom, Temperaturkompensation, Phasenausfallschutz sowie wahlweise automatische oder manuelle Rückstellung. Es ermöglicht die Überprüfung der Ansprechempfindlichkeit des Stromkreises und das manuelle Unterbrechen des NC-Kontakts (NO-Kontakt schließt). seine Außenabmessungen und Einbaumaße entsprechen denen des JR16B, was es zu einem idealen Produkt der neuen Generation macht. Dieses Produkt entspricht den Normen GB14048.4, IEC60947-4-1 usw. Normale Betriebs- und Einbaubedingungen 3.1 Umgebungstemperatur: -5 °C bis +40 °C, wobei der Durchschnittswert innerhalb von 24 Stunden +35 °C nicht überschreiten darf 3.2 Die Höhe des Aufstellungsortes darf 2000 m nicht überschreiten; 3.3 Umgebungsbedingungen: Die relative Luftfeuchtigkeit darf bei +40 °C 50 % nicht überschreiten; bei relativ niedrigen Temperaturen ist eine relativ hohe Luftfeuchtigkeit zulässig, beispielsweise erreicht die relative Luftfeuchtigkeit 90 % bei +20 ÿ, und es sollten besondere Maßnahmen ergriffen werden, wenn es aufgrund von Temperaturschwankungen zu Kondensation am Produkt kommt. 3.4 Es sollte sich um ein nicht explosionsgefährdetes Medium handeln, das keine Gase enthält, die das Metall korrodieren oder die Isolierung beschädigen können, sowie um Orte, an denen kein leitfähiger Staub vorhanden ist. 3.5 Verschmutzungsgrad: 3 3.6 Installationskategorie: III 3.7 Einbaulage: In normaler Lage montiert, wobei die Neigung zwischen der Einbauseite und der Vertikalen ±5° nicht überschreitet und keine offensichtlichen Vibrationen oder Stöße auftreten dürfen. 3.8 Schutzart: IP 20
