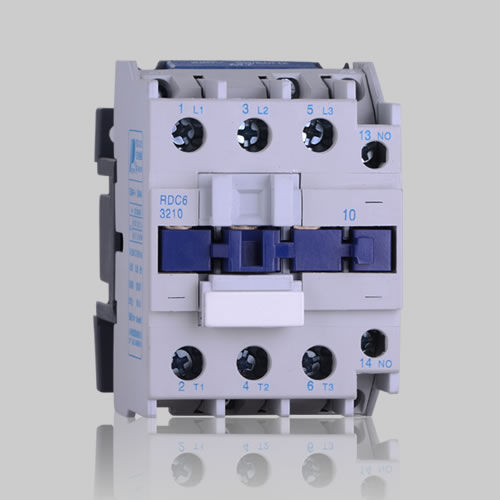

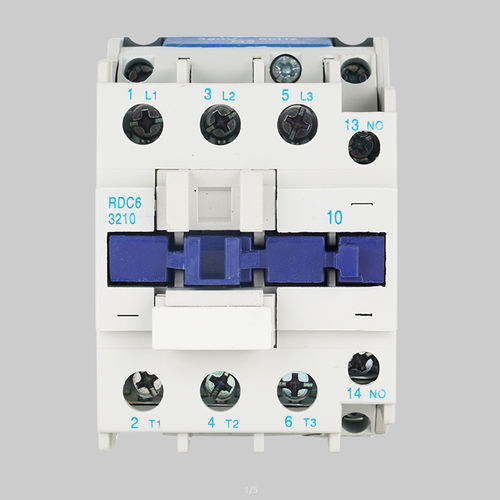

Sicherheitsschütz RDC6 series

magnetisch-induktiveinphasigdreiphasig

Das Wechselstromschütz der Serie RDC6 eignet sich für Stromkreise mit 50/60 Hz, einer Nennbetriebsspannung von bis zu 660 V und Nennbetriebsstrom bis zu 95 A, zum ferngesteuerten Schalten und Unterbrechen des Stromkreises. Es kann mit einem Thermorelais der Baureihe RDR6 zu einem elektromagnetischen Starter kombiniert werden, um den Stromkreis vor Überlastungen zu schützen, die durch den Betrieb entstehen können. Das Schütz kann außerdem mit Zubehör wie einer modularen Hilfskontaktgruppe, einem Luftverzögerungskontakt, einem mechanischen Verriegelungsmechanismus usw. ausgestattet werden, um es zu einem Verzögerungsschütz, einem Richtungsschütz oder einem Stern-Dreieck-Starter zusammenzustellen. ► Normale Betriebs- und Einbaubedingungen 3.1 – Umgebungstemperatur: –5 °C bis +40 °C; Der Durchschnittswert über 24 Stunden darf +35 °C nicht überschreiten 3.2 – Die Höhe des Aufstellungsortes darf 2000 m nicht überschreiten. 3.3 – Atmosphärische Bedingungen: Bei einer Höchsttemperatur von +40 °C darf die relative Luftfeuchtigkeit 50 %; bei relativ niedrigen Temperaturen ist eine etwas höhere relative Luftfeuchtigkeit zulässig. Beispielsweise erreicht sie bei 20 °C 90 %; es sollten besondere Maßnahmen ergriffen werden, wenn es aufgrund von Temperaturschwankungen zu Kondensation kommt. 3.4 – Verschmutzungsgrad: 3 3.5 – Aufstellungsbedingungen: Die Installation muss an Orten erfolgen, die frei von offensichtlichen Stößen und Vibrationen sind. 3.6 – Einbaulage: Die Neigung zwischen der Einbaufläche und der Vertikalen darf ±5° nicht überschreiten. 3.7 – Installationskategorie: Klasse III
