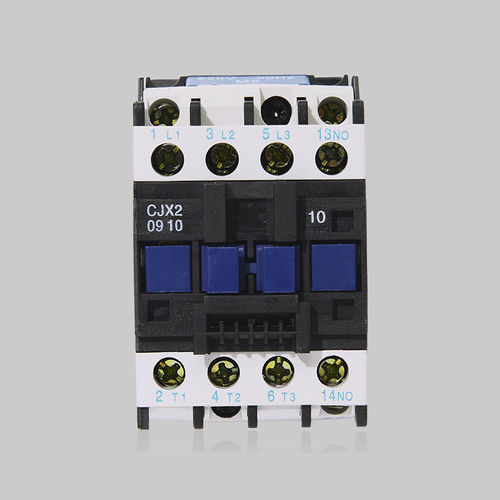

Magnetisch-induktives Schütz CJX2 series

AC3-polig4-polig

Das Wechselstromschütz der Baureihe CJX2 wird hauptsächlich in Stromkreisen mit 50 Hz oder 60 Hz, einer Nennbetriebsspannung von bis zu 690 V und einem Nennbetriebsstrom von bis zu 95 A eingesetzt und dient zum ferngesteuerten Ein- und Ausschalten. er kann zudem mit einem thermischen Relais zu einem elektromagnetischen Starter kombiniert werden, um den Stromkreis vor Überlastung zu schützen. Das Schütz kann außerdem mit einer Gruppe von Hilfskontakten im Baukastenprinzip, einem Luftverzögerungskontakt, einem mechanischen Verriegelungsmechanismus usw. ausgestattet werden, um es zu einem Verzögerungsschütz, einem Richtungsschütz und einem Stern-Dreieck-Starter zu kombinieren. Das Produkt entspricht den Normen GB14048.4, IEC60947-4-1 usw. UMGEBUNGSBEDINGUNGEN FÜR DEN EINSATZ 3.1 Die Höhe des Aufstellungsortes über dem Meeresspiegel darf 2000 m nicht überschreiten 3.2 Umgebungstemperatur Die obere Grenze der Umgebungstemperatur darf +40 °C nicht überschreiten; der Mittelwert der Umgebungstemperatur über 24 Stunden darf +35 °C nicht überschreiten. Die untere Grenze der Umgebungstemperatur darf nicht unter -5 °C liegen. 3.3 Atmosphärische Bedingungen 3.3.1 Luftfeuchtigkeit Bei einer Höchsttemperatur von +40 °C darf die relative Luftfeuchtigkeit 50 % nicht überschreiten; bei relativ niedrigen Temperaturen ist eine gewisse hohe relative Luftfeuchtigkeit zulässig. So erreicht sie beispielsweise bei 20 °C 90 %; es sollten besondere Maßnahmen ergriffen werden, wenn es aufgrund von Temperaturschwankungen zu Kondensation kommt. 3.3.2 Verschmutzungsgrad: 3 3.4 Installationsbedingungen Die Installation muss an Orten erfolgen, die frei von Stoß- und Schwingungsbelastungen sowie vor Schnee und Regen geschützt sind; der obere Anschluss dient der Stromversorgung, der untere Anschluss der Last; die Neigung zwischen der Vertikalen und dem Produkt darf 5° nicht überschreiten
