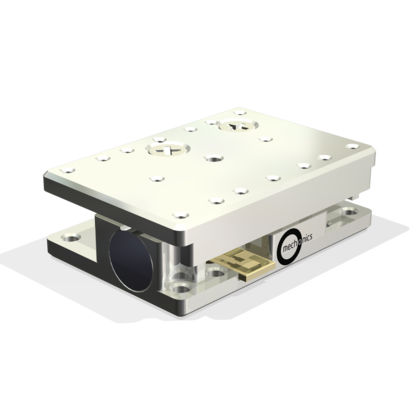

XY-Tisch MS15Verschiebepiezoelektrisch2-Achs
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Ausrichtung
- XY, Verschiebe
- Typ
- piezoelektrisch
- Achszahl
- 2-Achs
- Weitere Eigenschaften
- kompakt, vakuumkompatibel, Miniatur
- Hub
10 mm
(0,394 in)- Geschwindigkeit
1,5 mm/s
- Ladung
20 g
(0,71 oz)
Beschreibung
kompakte Bauweise für UHV-Anwendungen
xy-Kombination ohne Adapterplatte
Ultrakleine Miniaturverschiebetische mit piezoelektrischem Inertialantrieb für UHV-Anwendungen.
Technische Daten
Breite - 22 mm
Höhe - 7 mm
Tiefe - 15 mm
Max. Belastung
Momentum (Mx) - 4,5 Ncm
Drehmoment (My) - 1,5 Ncm
Drehmoment (Mz) - 3,2 Ncm
Blockierkraft (Fx) - 3 N
Lagerkraft (Fy, Fz) - 20 N
Führungsgenauigkeit
Gierwinkel - 20 Bogensekunden
Neigungswinkel - 60 Bogensekunden
Vertikale Abweichung - 1 um
Seitliche Abweichung - 2 um
---
