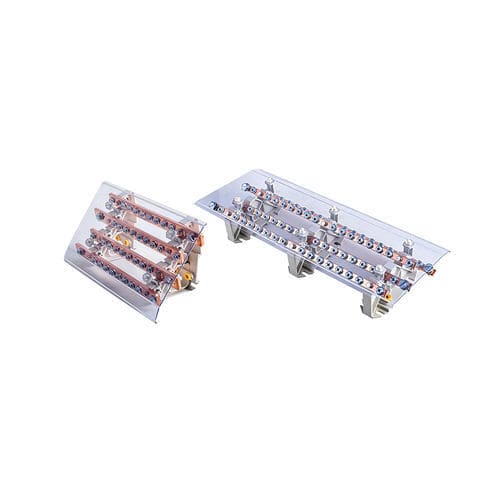

Leistungsverteiler DDB-4C400 series

gesichertfür DIN-Schiene

Beschreibung
Gestufter vierpoliger Verteiler 400 A verfügbar in Ausführungen mit 10 oder 16 Anschlüssen, entwickelt für die Energieverteilung in leistungsstarken Drehstromanlagen mit Neutralleiter. Gestufte Architektur vereinfacht die Organisation der Anschlüsse und den Zugang zu den Klemmen.

Elektrische Daten

• Nennstrom : 400 A
• Nennspannung : 690 V AC
• Anzahl der Pole : 4
• Stoßspannungsfestigkeit (Uimp) : 8 kV
• Spitzen-Kurzschlussstrom (Ipk) : DDB-410C400 – 30 kA
  DDB-416C400 – 40 kA
• Anschlüsse pro Schiene (Typ) : DDB-410C400 – 10 Anschlüsse : 1 x M8 / 9 x M6
  DDB-416C400 – 16 Anschlüsse : 1 x M8 / 15 x M6

Mechanische Merkmale

• Leiterblock : hochleitfähiger Kupfer
• Gehäuse : PA66 UL94-V0
• Abdeckung : abnehmbare Schutzhaube
• Montage : Hutschiene oder Aufputzmontage
• Lieferzustand : montiert geliefert
• Gesamtmaße (L x H x T) : DDB-410C400 – 280 x 150 x 116 mm
  DDB-416C400 – 420 x 150 x 116 mm
• Maße der Schienen : DDB-410C400 – 25 x 6 x 248 mm
  DDB-416C400 – 25 x 6 x 384 mm

Funktionen
Die gestuften vierpoligen Verteiler 400 A sind für die Energieverteilung in leistungsstarken Drehstromsystemen mit Neutralleiter ausgelegt. Das gestufte Layout ermöglicht eine klare und strukturierte Kabelführung, erleichtert die Verdrahtung und den Zugang zu den Klemmen. Gabelkabelschuhe bieten flexible Anschlussoptionen und beseitigen Einschränkungen durch Leiterquerschnitte.

Anwendungen
Geeignet für industrielle und gewerbliche Umgebungen mit hohem Leistungsbedarf: Hauptverteilungen, Verteilerschränke, Mehrfachabgänge. Gestufte Bauform für optimierte Integration in komplexe Anlagen.

Anwendungshinweise

• Geeignete Gabelkabelschuhe verwenden, um zuverlässige und sichere Anschlüsse zu gewährleisten.
• Empfohlene Anzugsmomente einhalten, um optimale Leitfähigkeit sicherzustellen.
• Vor Arbeiten die Stromzufuhr unterbrechen.
• Die Verkabelung strukturieren und die gestufte Bauweise nutzen, um Zugang und Wartung zu erleichtern.
• Regelmäßig den Anzug der Anschlüsse und den Zustand der Komponenten prüfen.
• Ipk- und Uimp-Werte nicht überschreiten, um Sicherheit und Lebensdauer zu gewährleisten.

Varianten und Bestellcodes
Bestellcode | Polart | Nennstrom | Anzahl Ausgänge | Verfügbarkeit
DDB-410C400 | Gestufter vierpoliger | 400 A | 10 | auf Lager
DDB-416C400 | Gestufter vierpoliger | 400 A | 16 | auf Lager

Technische Merkmale / Spezifikationen

• Modellreferenz: DDB-4C400 (Varianten DDB-410C400 und DDB-416C400)
• Nennstrom: 400 A
• Nennspannung: 690 V AC
• Pole: 4
• Uimp: 8 kV
• Spitzen-Kurzschlussstrom: 30 kA (DDB-410C400) / 40 kA (DDB-416C400)
• Anschlüsse pro Schiene: DDB-410C400 – 1 x M8 / 9 x M6 ; DDB-416C400 – 1 x M8 / 15 x M6
• Leitermaterial: hochleitfähiger Kupfer
• Gehäuse: PA66 UL94-V0
• Schutz: abnehmbare Abdeckung
• Montage: Hutschiene oder Aufputz
• Lieferung: montiert
• Abmessungen (L x H x T): 280 x 150 x 116 mm (10 Ausgänge); 420 x 150 x 116 mm (16 Ausgänge)
• Schienenmaße: 25 x 6 x 248 mm (10 Anschlüsse); 25 x 6 x 384 mm (16 Anschlüsse)
