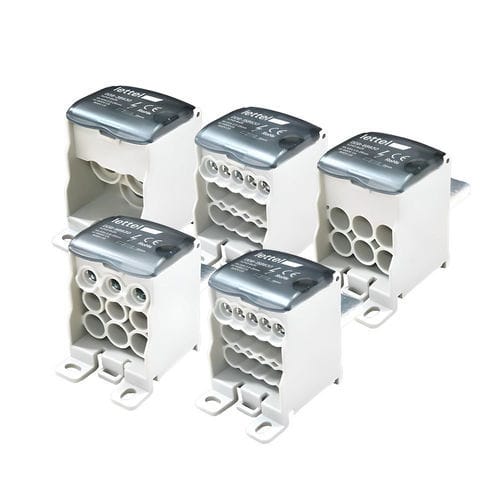

Leistungsverteiler DDB-XB630 series

IP20für DIN-Schiene

Produktübersicht
Unipolare 630-A-Verteilerleisten mit 3 bis 15 Ausgängen für Leistungsschalter. Konzipiert, um eine leistungsstarke Stromzufuhr zu zentralisieren und auf mehrere Abgänge zu verteilen; geeignet für elektrische Schaltanlagen und Verteilerschränke in anspruchsvollen Industrie- und Gewerbeanwendungen.

Elektrisch

• Nennstrom: 630 A
• Isolationsspannung: 1000 V
• Kurzschlussfestigkeit: Ipk 51 kA / Icw 24,5 kA
• Verfügbare Konfigurationen:
  • 3 Ausgänge – 50 mm²
  • 5 Ausgänge – 35 mm²
  • 6 Ausgänge – 25 mm²
  • Kombination: 3 Ausgänge – 25 mm² und 6 Ausgänge – 16 mm²
  • 15 Ausgänge – 10 mm²

Mechanisch

• Leiter: verzinnter Kupferleiter hoher Leitfähigkeit
• Gehäuse: Thermoplast UL94‑V0
• Farbe: Grau RAL7035
• Montage: Hutschiene (DIN) oder Direktbefestigung auf Platte
• Schutzart: IP20
• Visualisierung: Bereich für eine farbige Markierung zur Identifikation des verteilten Leiters
• Anschluss: direkter Anschluss am Ausgang des Leistungsschalters

Funktionen und Anwendungen

• Funktion: Zentralisiert eine leistungsstarke Stromzufuhr und verteilt sie auf mehrere Abgänge, vereinfacht die Verkabelung und reduziert Zwischenverbindungen
• Anwendungen: Industrie- und Gewerbeinstallationen mit hohem Leistungsbedarf; Verteilerschränke und Schaltschränke mit hoher Abgangsdichte

Hinweise zur Anwendung

• Querschnitte der Leitungen für jede Klemme prüfen
• Anzugsmomente einhalten, um zuverlässige und sichere Verbindungen zu gewährleisten
• Jeden Abgang eindeutig mit den vorgesehenen Markierungsfeldern kennzeichnen
• Konfiguration entsprechend Leistung und Anzahl der benötigten Ausgänge wählen
• Regelmäßige Inspektionen durchführen, um Lockerungen oder Überhitzung zu vermeiden

Varianten / Bestellcodes
Bestellcode | Primärstrom | Anzahl Ausgänge | Verfügbarkeit
DDB-3B630 | 630A | 3 | auf Lager
DDB-5B630 | 630A | 5 | auf Lager
DDB-6B630 | 630A | 6 | auf Lager
DDB-9B630 | 630A | 9 | auf Lager
DDB-15B630 | 630A | 15 | auf Lager

Merkmale / Technische Daten

• Nennstrom: 630 A
• Isolationsspannung: 1000 V
• Kurzschlussfestigkeit: Ipk 51 kA / Icw 24,5 kA
• Konfigurationen: 3, 5, 6, 9 oder 15 Ausgänge mit passenden Querschnitten (50 mm², 35 mm², 25 mm², 16 mm², 10 mm² je nach Modell)
• Leiter: verzinnter Kupferleiter hoher Leitfähigkeit
• Gehäuse: Thermoplast UL94‑V0
• Farbe: Grau RAL7035
• Montage: Hutschiene (DIN) oder Direktbefestigung auf Platte
• Schutzart: IP20
• Anschluss: direkter Anschluss am Ausgang des Leistungsschalters
• Visualisierung: Platz für farbige Identifikationsmarke
