Leistungsverteiler DDB-2BE125 series

IP20für DIN-Schiene

Vorstellung

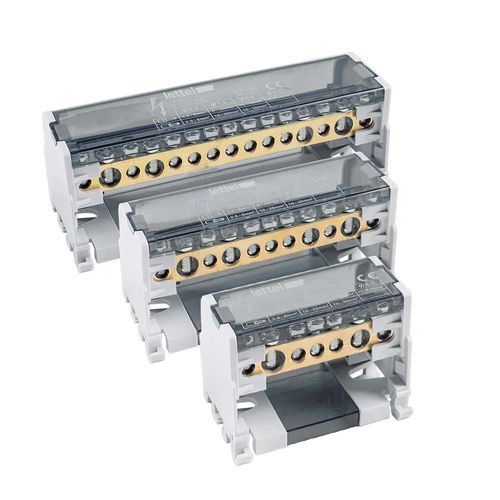

Bipolare Verteiler 125 A 500 V erhältlich mit 7, 11 oder 15 Anschlüssen. Montage auf Hutschiene oder Aufputz, Leiterblock aus hochleitfähigem Kupfer, Schutzart IP20, konform zu EN 60947-7-1.

Elektrische Eigenschaften

• Nennstrom: 125 A
• Nennspannung: 500 V
• Anzahl der Pole: 2
• Anzahl der Anschlüsse pro Modell und Lochdurchmesser:
  • DDB-207BE125 – 7 Anschlüsse: 1 x Ø8,5 mm / 5 x Ø5,3 mm / 1 x Ø7,5 mm
  • DDB-211BE125 – 11 Anschlüsse: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-215BE125 – 15 Anschlüsse: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Kabelquerschnitte: Für Ø8,5 mm: flexibel + Aderendhülsen 10-25 mm² / starr 10-35 mm²; Für Ø7,5 mm: flexibel + Aderendhülsen 6-16 mm² / starr 10-25 mm²; Für Ø5,3 mm: flexibel + Aderendhülsen 1,5-6 mm² / starr 2,5-6 mm²
• Anzugsmoment: 2-3 Nm
• Spitzenkurzschlussstrom (Ipk): 20 kA
• Icw: 4,5 kA

Varianten (Bestellcodes)
Bestellcode | Primärstrom | Nennspannung (Un) | Anzahl Ausgänge | Verfügbarkeit
DDB-207BE125 | 125 A | 500 V | 7 | auf Lager
DDB-211BE125 | 125 A | 500 V | 11 | auf Lager
DDB-215BE125 | 125 A | 500 V | 15 | auf Lager

Physikalisch

• Leiterblock: Kupfer hochleitfähig
• Schrauben: verzinkter Stahl
• Gehäuse: Sockel PA66-V0 RAL7035 mit abnehmbarem transluzentem grauen Deckel
• Montage: Hutschiene oder Aufputz
• Schutzart: IP20
• Isolierung: Isolierplatte zwischen den Polen und am Gehäuseboden zur Trennung von Hutschiene
• Abmessungen (L x H x T): 64 x 50 x 50 mm (DDB-207BE125); 100 x 50 x 50 mm (DDB-211BE125); 130 x 50 x 50 mm (DDB-215BE125)

Funktionen und Anwendungen
Die bipolaren Verteiler 125 A dienen zur Verteilung der Versorgung von einer Haupteinspeisung auf mehrere Abgänge. Für eine gleichmäßige Stromverteilung konzipiert, verfügen sie über einen hochleitfähigen Kupferblock zur Minimierung von Verlusten und zur mechanischen sowie elektrischen Belastbarkeit. Die bipolare Ausführung ermöglicht die gleichzeitige Führung von Phase und Neutralleiter. Entspricht EN 60947-7-1.

• Anwendungen: Niederspannungsinstallationen in Wohn-, Gewerbe- und Industriegebäuden; Schaltschränke; Unterverteilungen; Mehrkreis-Installationen.

Anwendungshinweise

• Beachten Sie die zulässigen Kabelquerschnitte für jeden Anschluss.
• Geben Sie ein Anzugsmoment von 2 bis 3 Nm vor.
• Strom vor Arbeiten ausschalten.
• Bei flexiblen Leitern Aderendhülsen verwenden, um sicheren Halt zu gewährleisten.
• Überprüfen Sie regelmäßig das Anzugsmoment der Anschlüsse.

Technische Daten

• Nennstrom: 125 A
• Nennspannung: 500 V
• Anzahl der Pole: 2
• Verfügbare Modelle: DDB-207BE125 (7 Ausgänge), DDB-211BE125 (11 Ausgänge), DDB-215BE125 (15 Ausgänge)
• Lochdurchmesser und Verteilung je Modell: siehe Varianten oben
• Kompatible Kabeldurchmesser: Ø8,5 / Ø7,5 / Ø5,3 mm (Details oben)
• Anzugsmoment: 2-3 Nm
• Spitzenkurzschlussstrom (Ipk): 20 kA
• Icw: 4,5 kA
• Leiterblock: Kupfer hochleitfähig
• Gehäuse: PA66-V0 RAL7035, transluzenter grauer Deckel
• Montage: Hutschiene oder Aufputz
• Schutzart: IP20
• Norm: EN 60947-7-1
• Abmessungen je Modell: 64 x 50 x 50 mm; 100 x 50 x 50 mm; 130 x 50 x 50 mm
