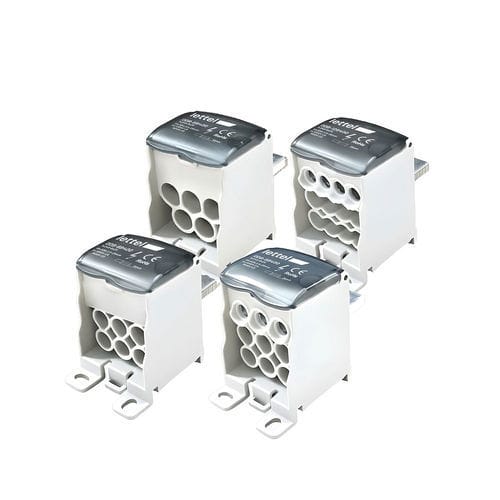

Leistungsverteiler DDB-XB400 series

IP20für DIN-Schiene

Präsentation
Einpolige Verteiler 400 A mit 5 bis 12 Abgängen für Leitungsabgang am Leitungsschutzschalter. Lösung für die hochleistungsfähige Stromverteilung in Industrie- und Gewerbeanlagen, zur Vereinfachung von Verkabelung und Wartung.

Eigenschaften (detailliert)

• Elektrisch:
  • Nennstrom : 400 A
  • Isolationsspannung : 1000 V
  • Verfügbare Konfigurationen : 5 Abgänge – 25 mm²; 6 Abgänge – 16 mm²; 9 Abgänge – 16 mm²; 12 Abgänge – Kombination 6x16 mm² + 6x10 mm²
  • Kurzschlussfestigkeit : Ipk 51 kA / Icw 24,5 kA

Physisch

• Leiter : verzinntes Kupfer mit hoher Leitfähigkeit
• Gehäuse : Thermoplast UL94-V0
• Farbe : Grau RAL7035
• Anschluss : direkt am Ausgang des Formtrennschalters
• Montage : Hutschiene, Aufputz oder Direktbefestigung auf Platte
• Schutzart : IP20
• Kennzeichnung : Bereich vorgesehen für eine Farbmarkierung zur Identifikation des verteilten Leiters

Funktionen

• Verteilt eine leistungsstarke Versorgung auf mehrere Abgänge.
• Ermöglicht Direktanschluss am Ausgang des Leistungsschalters zur Vereinfachung der Verkabelung und Reduzierung von Zwischenverbindungen.
• Konstruiert zur Verbesserung der Zuverlässigkeit und Betriebsbereitschaft in Verteilerschränken und elektrischen Schaltschränken.

Anwendungen

• Industrielle und gewerbliche Anlagen mit hohem Strombedarf.
• Verteiler und Schaltschränke, die mehrere Abgänge, vereinfachte Wartung und Erweiterungsmöglichkeiten benötigen.

Hinweise zur Verwendung

• Kompatibilität der Kabelquerschnitte mit den Verteilerklemmen prüfen.
• Empfohlene Anzugsmomente für jede Anschlussart beachten.
• Jeden Abgang korrekt mit den vorgesehenen Markierungsflächen kennzeichnen.
• Konfiguration entsprechend Leistungsbedarf und Anzahl der Abgänge wählen.
• Verbindungen regelmäßig prüfen, um Überhitzung zu vermeiden.

Varianten und Bestellcodes
Bestellcode | Primärstrom | Anzahl Abgänge | Verfügbarkeit
DDB-5B400 | 400 A | 5 | vorrätig
DDB-6B400 | 400 A | 6 | vorrätig
DDB-9B400 | 400 A | 9 | vorrätig
DDB-12B400 | 400 A | 12 | vorrätig

Downloadbereich (dokument erwähnt)
Reihe der Verteiler (Produktbroschüre, PDF).

Ähnliche Produkte / Zubehör

• Farbmarkierungen (Bereich vorgesehen für Markierung/Identifikation der Abgänge)

technische Daten / Spezifikationen

• Nennstrom: 400 A
• Isolationsspannung: 1000 V
• Kurzschlussfestigkeit: Ipk 51 kA / Icw 24,5 kA
• Konfigurationen: 5, 6, 9 oder 12 Abgänge (Kabelquerschnitte je nach Variante)
• Leiter: verzinntes Kupfer
• Gehäuse: Thermoplast UL94-V0, Grau RAL7035
• Montage: Hutschiene, Aufputz oder Befestigung auf Platte
• Schutzart: IP20
• Anschluss: direkt am Ausgang des Formtrennschalters
