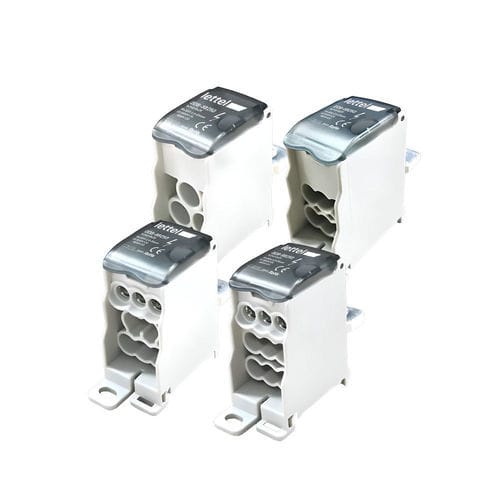

Leistungsverteiler DDB-XB250

IP20für DIN-Schiene

Beschreibung
Einpolige Verteiler 250 A mit 3 bis 9 Abgängen, entwickelt zur Verteilung einer leistungsstarken Versorgung an der Ausgangsseite von Gehäuse-Leistungsschaltern. Geeignet für industrielle und gewerbliche Installationen, vereinfachen diese Verteiler die Verdrahtung, erhöhen die Zuverlässigkeit und reduzieren Zwischenverbindungen.

Elektrische Eigenschaften

• Nennstrom: 250 A
• Isolationsspannung: 1000 V
• Verfügbare Konfigurationen:
  • 3 Abgänge – Querschnitt 25 mm²
  • 6 Abgänge – Querschnitt 16 mm²
  • 8 Abgänge – Querschnitt 16 mm²
  • 9 Abgänge – Querschnitt 10 mm²

Mechanik

• Leiter: verzinnter Kupferleiter mit hoher Leitfähigkeit
• Gehäuse: technischer Thermoplast UL94-V0
• Oberfläche: grau RAL7035
• Anschluss: direkt am Ausgang des Gehäuse-Leistungsschalters
• Montage: auf Hutschiene, auf Putz oder auf dem Schalter
• Schutzart: IP20
• Architektur: kompakte Bauform zur einfachen Integration in Schaltschränke
• Kennzeichnung: Bereich vorgesehen für eine Farbmarkierung zur Identifikation des verteilten Leiters

Funktionen und Anwendungen

• Funktion: Verteilung einer leistungsstarken Versorgung auf mehrere Abgänge unter Gewährleistung der Betriebs- und Ausfallsicherheit.
• Anwendungen: industrielle und gewerbliche elektrische Anlagen, Verteilerschränke und -felder, die eine kontrollierte Leistungsdistribution benötigen.
• Empfehlungen für die Anwendung:
  • Wählen Sie die passende Konfiguration entsprechend der Anzahl der Abgänge und der erforderlichen Querschnitte.
  • Beachten Sie den Nennstrom, um Sicherheit und Lebensdauer zu gewährleisten.
  • Verwenden Sie Leiter, die den empfohlenen Querschnitten für jeden Abgang entsprechen.
  • Tragen Sie die richtigen Anziehmomente auf, um zuverlässige Verbindungen sicherzustellen.
  • Führen Sie regelmäßige Kontrollen der Verbindungen durch, um Überhitzungsrisiken zu vermeiden.

Zubehör

• Farbmarkierungen zur Kennzeichnung der verteilten Leiter

Varianten und Bestellcodes
Bestellcode | Primärstrom | Anzahl Abgänge | Lagerstatus
DDB-3B250 | 250A | 3 | instock
DDB-6B250 | 250A | 6 | instock
DDB-8B250 | 250A | 8 | instock
DDB-9B250 | 250A | 9 | instock

Dokumente

• Reihe der Verteiler (Präsentations-PDF im Downloadbereich verfügbar)

Technische Daten / Spezifikationen

• Nennstrom: 250 A
• Isolationsspannung: 1000 V
• Querschnitte nach Konfiguration: 3 Abgänge = 25 mm², 6/8 Abgänge = 16 mm², 9 Abgänge = 10 mm²
• Leiter: verzinnter Kupferleiter
• Gehäuse: Thermoplast UL94-V0
• Oberfläche: grau RAL7035
• Anschluss: direkte Ausgangsverbindung zum Gehäuse-Leistungsschalter
• Montage: Hutschiene / Aufputz / auf Schalter
• Schutzart: IP20
• Architektur: kompakt für Schaltschrankintegration
