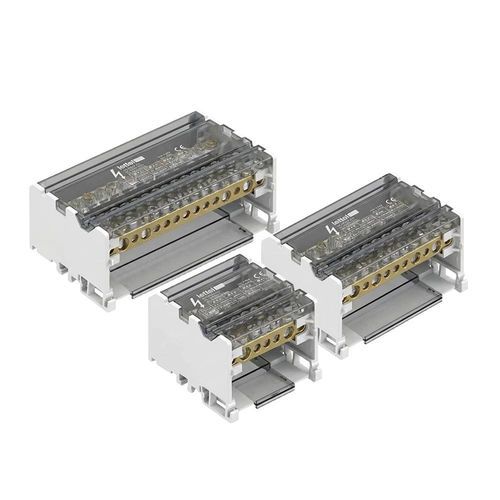

Leistungsverteiler DDB-4BE125 series

IP20für DIN-Schiene

Produktübersicht

• Vierpoliger Verteiler 125 A zur Energieverteilung in Drehstromnetzen mit Neutralleiter, erhältlich mit 7, 11 oder 15 Anschlüssen. Montage auf Hutschiene oder Aufputz. Entspricht EN 60947-7-1.

Elektrische Eigenschaften

• Nennstrom: 125 A
• Nennspannung: 500 V AC
• Anzahl Pole: 4 (vierpolig)
• Varianten (Anzahl Ausgänge und Klemmengeometrie):
  • DDB-407BE125 – 7 Anschlüsse: 1 x Ø8,5 mm / 1 x Ø7,5 mm / 5 x Ø5,3 mm
  • DDB-411BE125 – 11 Anschlüsse: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 7 x Ø5,3 mm
  • DDB-415BE125 – 15 Anschlüsse: 2 x Ø8,5 mm / 2 x Ø7,5 mm / 11 x Ø5,3 mm
• Anzugsmoment: 2–3 Nm
• Spitzen-Kurzschlussstrom (Ipk): 20 kA
• Widerstandsfähiger Strom (Icw): 4,5 kA

Zugelassene Leiterquerschnitte

• Für Klemme Ø8,5 mm: flexibel mit Aderendhülsen 10–25 mm² / starr 10–35 mm²
• Für Klemme Ø7,5 mm: flexibel mit Aderendhülsen 6–16 mm² / starr 10–25 mm²
• Für Klemme Ø5,3 mm: flexibel mit Aderendhülsen 1,5–6 mm² / starr 2,5–6 mm²

Mechanische Eigenschaften

• Leiterblock: hochleitfähiger Kupferleiter
• Schrauben: verzinkter Stahl
• Gehäuse: PA66-V0 Basis RAL7035 mit abnehmbarem transluzent grauem Deckel
• Montage: Hutschiene oder Aufputz
• Schutzart: IP20
• Isolierung: Isolierplatte zwischen den Polen und am Gehäuseboden (isoliert die Hutschiene)
• Maße (L x H x T): 64 x 90 x 50 mm (DDB-407BE125); 100 x 90 x 50 mm (DDB-411BE125); 130 x 90 x 50 mm (DDB-415BE125)

Funktionen und Einsatzbereiche

• Verteilt und zentralisiert Energie in Drehstromanlagen mit Neutralleiter und reduziert Verluste dank des hochleitfähigen Kupferblocks.
• Modulares Design erleichtert Verdrahtung und Wartung in Verteilerschränken und Multiausgangsgehäusen.
• Typische Anwendungen: Büro- und Verwaltungsgebäude, Industrieanlagen, Verteilerschränke, Werkstätten und alle Umgebungen, die eine zuverlässige und sichere Energieverteilung erfordern.

Anwendungshinweise

• Beachten Sie die empfohlenen Leiterquerschnitte für jeden Klemmentyp.
• Verwenden Sie Aderendhülsen bei flexiblen Leitern, um einen zuverlässigen Kontakt sicherzustellen.
• Wenden Sie das empfohlene Anzugsmoment (2–3 Nm) an, um Erwärmung zu begrenzen.
• Strom vor Arbeiten abschalten.
• Überprüfen Sie periodisch den Sitz der Schrauben und die mechanische Unversehrtheit.
• Beachten Sie Ipk- und Icw-Werte, um Überlast zu vermeiden.

Varianten und Bestellcodes
DDB-407BE125 | Vierpolig | 125 A | 500 V | 7 Anschlüsse | instock
DDB-411BE125 | Vierpolig | 125 A | 500 V | 11 Anschlüsse | instock
DDB-415BE125 | Vierpolig | 125 A | 500 V | 15 Anschlüsse | instock


Technische Eigenschaften / Spezifikationen

• Nennstrom: 125 A
• Nennspannung: 500 V AC
• Pole: 4 (vierpolig)
• Spitzen-Kurzschlussstrom (Ipk): 20 kA
• Icw: 4,5 kA
• Schutzart: IP20
• Materialien: hochleitfähiger Kupferleiter, Gehäuse PA66-V0
• Montage: Hutschiene oder Aufputz
• Maße je nach Modell: 64 x 90 x 50 mm / 100 x 90 x 50 mm / 130 x 90 x 50 mm
