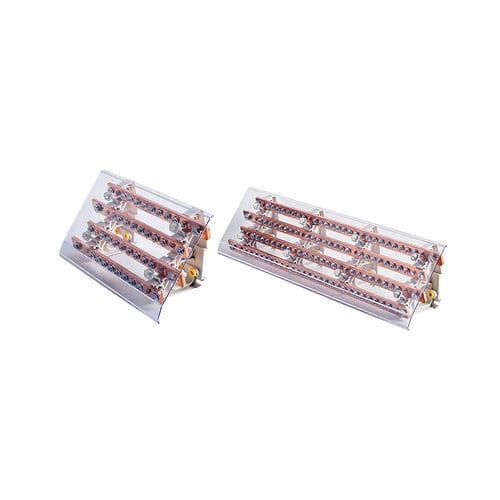

Leistungsverteiler DDB-4C250 series

gesichertfür DIN-Schiene

Präsentation
Gestufte vierpolige Sammelschienenverteiler 250A 690V mit hochleitfähigen Kupferleitern, erhältlich mit 11 oder 27 Anschlüssen, Anschluss über Kabelschuhe, isolierendes Gehäuse PA66 UL94-V0, Montage auf Hutschiene oder Aufputz. Produkt wird montiert geliefert.

Elektrische Eigenschaften

• Nennstrom: 250 A
• Nennspannung: 690 V AC
• Anzahl der Pole: 4 (vierpolig)
• Stoßspannungsfestigkeit (Uimp): 8 kV
• Spitzen-Kurzschlussstrom (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• Anzahl und Typ der Anschlüsse pro Schiene: DDB-410C250: 1 x M8 / 10 x M6; DDB-426C250: 1 x M8 / 26 x M6

Physikalische Eigenschaften

• Leiterblock: Kupfer, hohe Leitfähigkeit
• Gehäuse: PA66 UL94-V0
• Abdeckung: abnehmbare Schutzabdeckung
• Montage: Hutschiene oder Aufputz
• Produkt: montiert geliefert
• Gesamtabmessungen (L x H x T): 280 x 170 x 77 mm (DDB-410C250); 630 x 170 x 77 mm (DDB-426C250)
• Schienenabmessungen: 20 x 5 x 248 mm (DDB-410C250); 20 x 5 x 592 mm (DDB-426C250)

Funktionen

• Stromverteilung für dreiphasige Anlagen mit Neutralleiter, die eine große Anzahl von Abgängen erfordern.
• Gestufte Bauform optimiert den Zugang zu den Anschlüssen und erleichtert die Verkabelung in komplexen Konfigurationen.
• Anschluss mit Gabelkabelschuhen für flexible Installation und zur Vermeidung von Einschränkungen durch Kabelquerschnitte.

Anwendungen
Besonders geeignet für leistungsstarke Industrie- und Gewerbeanlagen: Hauptverteilungsschränke, Multi-Abgangs-Schaltkästen und Systeme mit hoher Anschlussdichte, bei denen Zuverlässigkeit, Sicherheit und Wartungsfreundlichkeit wichtig sind.

Anwendungshinweise

• Geeignete Gabelkabelschuhe verwenden, um eine zuverlässige und sichere Verbindung zu gewährleisten.
• Richtige Anzugsdrehmomente einhalten, um eine optimale Leitfähigkeit sicherzustellen.
• Vor Arbeiten die Stromversorgung trennen.
• Verkabelung so organisieren, dass die gestufte Struktur den Zugriff und die Wartung erleichtert.
• Regelmäßig die Anschlussschrauben und den Zustand der Bauteile überprüfen.
• Die angegebenen IPK- und Uimp-Werte nicht überschreiten, um Sicherheit und Lebensdauer der Anlage zu gewährleisten.

Varianten und Bestellcodes
Bestellcode ; Polanordnung ; Primärstrom ; Anzahl Ausgänge ; Verfügbarkeit
DDB-410C250 ; Gestuft vierpolig ; 250A ; 11 ; vorrätig
DDB-426C250 ; Gestuft vierpolig ; 250A ; 27 ; vorrätig

Technische Spezifikationen

• Nennstrom: 250 A
• Nennspannung: 690 V AC
• Anzahl der Pole: 4
• Stoßspannungsfestigkeit (Uimp): 8 kV
• Spitzen-Kurzschlussstrom (IPK): 30 kA (DDB-410C250); 40 kA (DDB-426C250)
• Anschlüsse pro Schiene: DDB-410C250 = 1 x M8 / 10 x M6; DDB-426C250 = 1 x M8 / 26 x M6
• Leiterblock: Kupfer, hohe Leitfähigkeit
• Gehäuse: PA66 UL94-V0
• Montage: Hutschiene oder Aufputz
• Abmessungen (L x H x T): 280 x 170 x 77 mm (DDB-410C250); 630 x 170 x 77 mm (DDB-426C250)
• Schienenabmessungen: 20 x 5 x 248 mm (DDB-410C250); 20 x 5 x 592 mm (DDB-426C250)
