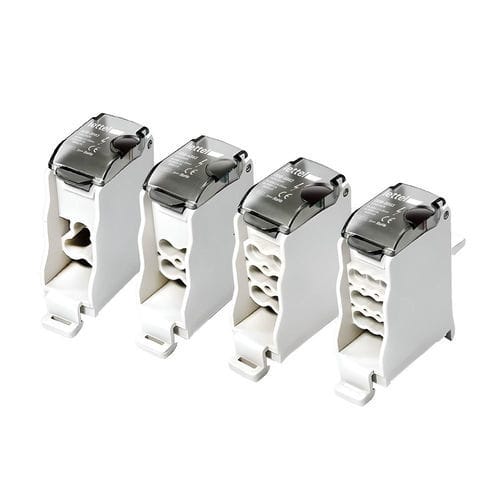

Leistungsverteiler DDB-XB63 series

IP20für DIN-Schiene

Übersicht : Einpolige Verteilblöcke 63 A verfügbar mit 3 bis 9 Ausgängen. Kompakte und zuverlässige Lösung für die Stromverteilung in gewerblichen und privaten Verteilertafeln.

Eigenschaften

• Elektrisch:
  • Nennstrom: 63 A
  • Isolationsspannung: 1000 V
  • Verfügbare Ausgänge: 3 Ausgänge – 6 mm²; 4 Ausgänge – 6 mm²; 6 Ausgänge – 4 mm²; 9 Ausgänge – 2,5 mm²
• Physikalisch:
  • Leiterwerkstoff: verzinntes Kupfer mit hoher Leitfähigkeit
  • Gehäuse: Thermoplast UL94‑V0
  • Farbe: Basis RAL7035
  • Anschluss: Direktanschluss am Ausgang eines modularen Leistungsschalters
  • Montage: auf Hutschiene, Aufputzmontage oder am Schalter
  • Schutzart: IP20
  • Format: kompakte Bauform für Verteilungstafeln
  • Kennzeichnung: Bereich für Farbplakette zur Identifikation des verteilten Leiters

Funktionen

• Funktion: Verteilt eine Stromversorgung effizient auf mehrere Abgänge geringer bis mittlerer Leistung von einem einzigen Punkt, direkt anschließbar am Ausgang eines modularen Leistungsschalters zur Vereinfachung der Installation.
• Anwendungen: Gewerbliche und private Installationen, Unterverteilungen, Verteilungsschränke und elektrische Gehäuse.
• Anwendungshinweise:
  • Wählen Sie die passende Artikelnummer entsprechend Anzahl der Ausgänge und benötigter Leiterquerschnitte
  • Beachten Sie den Nennstrom von 63 A
  • Verwenden Sie Leiter entsprechend den angegebenen Querschnitten
  • Stellen Sie korrekte Klemmung der Anschlüsse sicher, um Überhitzung zu vermeiden
  • Überprüfen Sie den Zustand der Verbindungen bei Wartungsarbeiten

Varianten und Bestellcodes
Bestellcode | Primärstrom | Anzahl Ausgänge | Lagerbestand
DDB-3B63 | 63A | 3 | instock
DDB-4B63 | 63A | 4 | instock
DDB-6B63 | 63A | 6 | instock
DDB-9B63 | 63A | 9 | instock

Technische Daten

• Modell: DDB-XB63
• Nennstrom: 63 A
• Isolationsspannung: 1000 V
• Leiterwerkstoff: verzinntes Kupfer
• Gehäuse: Thermoplast UL94‑V0
• Schutzart: IP20
• Montage: Hutschiene, Aufputz oder Montage am modularen Leistungsschalter
• Ausgangsoptionen und Querschnitte: 3 Ausgänge (6 mm²), 4 Ausgänge (6 mm²), 6 Ausgänge (4 mm²), 9 Ausgänge (2,5 mm²)
• Farbe: RAL7035
• Kompaktes Design für Verteilungstafeln
