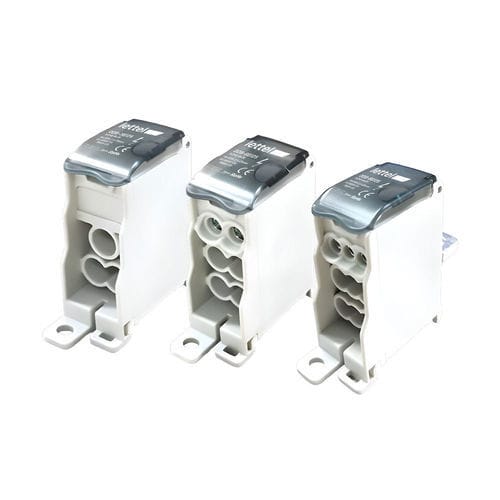

Leistungsverteiler DDB-XB125 series

IP20für DIN-Schiene

Beschreibung
Die einpoligen Verteilerblöcke DDB-XB125 ermöglichen die Verteilung der Versorgung von einem Punkt auf mehrere Abgänge. Sie sind für den direkten Anschluss an die Ausgangsklemme eines modularen Leistungsschalters ausgelegt, vereinfachen die Verdrahtung, verkürzen die Installationszeit und reduzieren Zwischenverbindungen. Geeignet für Schaltkästen in gewerblichen und industriellen Umgebungen mit mehreren mittelstarken Abgängen.

Eigenschaften

• Elektrisch:
  • Nennstrom: 125 A
  • Isolationsspannung: 1000 V
  • Verfügbare Abgänge:
  • 3 Abgänge – 16 mm²
  • 6 Abgänge – 10 mm²
  • 9 Abgänge – 6 mm²
• Physisch:
  • Leiter: verzinnter Kupferleiter mit hoher Leitfähigkeit
  • Gehäuse: thermoplastisches Material UL94-V0
  • Farbe: Basis RAL7035
  • Anschluss: direkter Anschluss an die Ausgangsklemme eines modularen Leistungsschalters
  • Montage: auf Hutschiene, auf Putz oder auf Schalter
  • Schutzart: IP20
  • Format: kompakte Bauform für Schaltkästen
  • Kennzeichnung: Fläche für Farbetikett zur Identifikation des verteilten Leiters

Funktionen und Anwendungshinweise

• Funktion: Verteilung der Versorgung von einem Punkt auf mehrere Abgänge, direkt an Schalterausgang anschließbar.
• Anwendungen: Schaltkästen und Verteilerschränke in gewerblichen und industriellen Bereichen.
• Anwendungshinweise: Konfiguration nach Anzahl der Abgänge und Leiterquerschnitten wählen; Nennstrom 125 A beachten; Leiter gemäß angegebener Querschnitte verwenden; ordnungsgemäße Klemmung sicherstellen; regelmäßige Kontrollen durchführen, um Lockerung oder Überhitzung zu vermeiden.

Varianten und Bestellcodes

• DDB-3B125 | 125 A | 3 Abgänge | instock
• DDB-6B125 | 125 A | 6 Abgänge | instock
• DDB-9B125 | 125 A | 9 Abgänge | instock

Dokumente

• Reihe der Verteiler (pdf, 5 MB)

Technische Daten

• Nennstrom: 125 A
• Isolationsspannung: 1000 V
• Ausgangsquerschnitte: 3x16 mm², 6x10 mm², 9x6 mm²
• Leiter: verzinnter Kupferleiter mit hoher Leitfähigkeit
• Gehäuse: thermoplast UL94-V0
• Schutzart: IP20
• Montage: Hutschiene, Aufputz oder auf Schalter
• Farbe: Basis RAL7035
