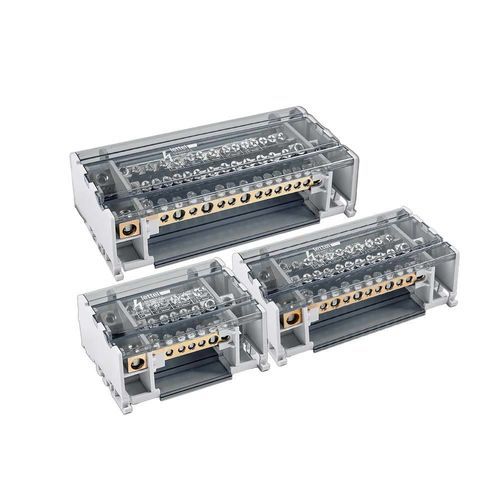

Leistungsverteiler DDB-4B125

für DIN-Schiene

Übersicht
Vierpoliger Verteilerblock 125 A mit 7, 11 oder 15 Anschlüssen – seitlicher Anschluss

Elektrische Eigenschaften

• Nennstrom: 125 A
• Nennspannung: 690 V AC
• Anzahl der Pole: 4
• Anzahl der Anschlüsse pro Pol und Lochdurchmesser:
  • DDB-407B125 – 7 Anschlüsse: 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
  • DDB-411B125 – 11 Anschlüsse: 1 x Ø9,5 mm / 7 x Ø5,5 mm / 3 x Ø7,5 mm
  • DDB-415B125 – 15 Anschlüsse: 1 x Ø9,5 mm / 11 x Ø5,5 mm / 1 x Ø7,5 mm / 2 x Ø8,5 mm
• Kabelquerschnitte:
  • Für Ø9,5 mm: flexibel mit Aderendhülsen 10–35 mm² / massiv 10–35 mm²
  • Für Ø8,5 mm: flexibel mit Aderendhülsen 10–25 mm² / massiv 10–35 mm²
  • Für Ø7,5 mm: flexibel mit Aderendhülsen 6–16 mm² / massiv 10–25 mm²
  • Für Ø5,5 mm: flexibel mit Aderendhülsen 1,5–6 mm² / massiv 2,5–6 mm²
• Anziehmoment: 2–3 Nm (außer für Ø9,5 mm: 6–7 Nm)
• Scheitelkurzschlussstrom (Ipk): 30 kA
• Scheitelkurzschlussstrom (Ipk) DDB-415B125: 21 kA
• Icw: 4,5 kA

Mechanik

• Anschluss: seitlicher Anschluss
• Leiterblock: hochleitfähiger Kupfer
• Schrauben: verzinkter Stahl
• Gehäuse: Basis PA66-V0 RAL7035 mit abnehmbarem transluzentem grauen Deckel
• Montage: DIN-Schiene oder Aufputzmontage
• Schutzart: IP20
• Isolierung: Isolierplatte zwischen den Polen und am Gehäuseboden zur Isolierung der DIN-Schiene
• Abmessungen (L x H x T): 109 x 90 x 50 mm (DDB-407B125); 147 x 90 x 50 mm (DDB-411B125); 182 x 90 x 50 mm (DDB-415B125)

Funktionen

• Sichere und effiziente Energieverteilung für Drehstromnetze mit Neutralleiter
• Seitlicher Anschluss für leichteren Zugang zu den Klemmen und vereinfachte Verdrahtung in kompakten Schaltschränken
• Leiterblock aus hochleitfähigem Kupfer für gleichmäßige Stromverteilung und reduzierte Verluste
• Konstruktion mit Beständigkeit gegen elektrische und thermische Beanspruchungen

Anwendungen

• Fachgerechte elektrische Installationen, gewerbliche und industrielle Verteiler
• Umverteilung von Energie an mehrere Drehstromkreise mit Neutralleiter
• Schaltschränke mit eingeschränktem Frontzugang und Mehrfachabgangssysteme

Anwendungshinweise

• Empfohlene Kabelquerschnitte für jeden Klemmentyp beachten, um sicheren Kontakt und geringe Erwärmung zu gewährleisten
• Das angegebene Anziehmoment für jeden Klemmendurchmesser anwenden
• Auf DIN-Schiene oder Aufputz je nach Schrankkonfiguration montieren
• Vor Wartungsarbeiten die Stromversorgung trennen, um Sicherheit zu gewährleisten
• Bei flexiblen Leitern Aderendhülsen verwenden, um zuverlässige Verbindungen zu sichern und Oxidation zu vermeiden
• Regelmäßig den Sitz der Schrauben und die mechanische Unversehrtheit prüfen
• Die angegebenen Ipk- und Icw-Werte nicht überschreiten

Varianten und Bestellcodes
Code | Pole | Nennstrom | Nennspannung (Un) | Anzahl Ausgänge | Lagerbestand
DDB-407B125 | Vierpolig | 125 A | 690 V | 7 | instock
DDB-411B125 | Vierpolig | 125 A | 690 V | 11 | instock
DDB-415B125 | Vierpolig | 125 A | 690 V | 15 | instock

Dokumente
Broschüre der Produktreihe zum Download verfügbar (Produktdatenblatt PDF).

Technische Daten

• Nennstrom: 125 A
• Nennspannung: 690 V AC
• Pole: 4 (vierpolig)
• Verfügbare Anschlüsse: 7 / 11 / 15 je nach Variante
• Leitermaterial: hochleitfähiger Kupfer
• Schutzart: IP20
• Montage: DIN-Schiene oder Aufputz
• Scheitelkurzschlussstrom (Ipk): 30 kA (21 kA für DDB-415B125)
• Icw: 4,5 kA
• Abmessungen: siehe Varianten (109 x 90 x 50 mm; 147 x 90 x 50 mm; 182 x 90 x 50 mm)
