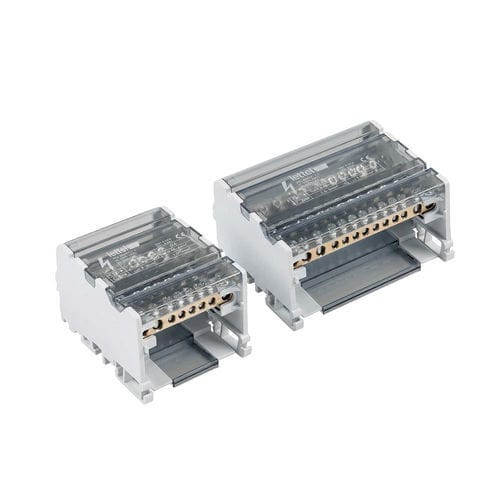

Leistungsverteiler DDB-4B80 series

IP20für DIN-Schiene

Beschreibung
Vierpolige Verteilerblöcke zur Energieverteilung in dreiphasigen Netzen mit Neutralleiter. Aufbau mit hochleitfähigem Kupferleiter, Gehäusebasis PA66-V0 RAL7035 und abnehmbarem grau-transluzentem Deckel. Montage auf Hutschiene oder Aufputz, Schutzart IP20. Entspricht EN 60947-7-1.

Elektrische Eigenschaften

• Nennstrom: 80 A
• Nennspannung: 500 V AC
• Anzahl Pole: 4
• Anschlüsse pro Pol und Lochdurchmesser: DDB-408B80 – 8 Anschlüsse: 3 x Ø5,5 mm / 5 x Ø4,5 mm; DDB-413B80 – 13 Anschlüsse: 5 x Ø5,5 mm / 8 x Ø4,5 mm
• Zugelassene Leiterquerschnitte: für Ø5,5 mm: flexibel mit Aderendhülsen 1,5–10 mm² / starr 2,5–16 mm²; für Ø4,5 mm: flexibel mit Aderendhülsen 0,75–6 mm² / starr 1,5–10 mm²
• Anzugsmoment: 2 Nm (Ø5,5 mm); 1,2 Nm (Ø4,5 mm)
• Spitzen-Kurzschlussstrom (Ipk): 20 kA
• Icw: 4,5 kA

Physikalische Eigenschaften

• Leiterblock: Kupfer mit hoher Leitfähigkeit
• Schrauben: verzinkter Stahl
• Gehäuse: Basis PA66-V0 RAL7035 mit abnehmbarem grau-transluzentem Deckel
• Montage: Hutschiene oder Aufputz
• Schutz: IP20
• Isolierung: Isolierplatte zwischen den Polen und am Gehäuseboden
• Abmessungen (L x H x T): 64 x 90 x 50 mm (DDB-408B80); 100 x 90 x 50 mm (DDB-413B80)

Funktionen
Diese Verteilerblöcke ermöglichen die Einspeisung auf mehrere Abgänge in dreiphasigen Anlagen mit Neutralleiter. Sie gewährleisten eine zuverlässige Stromverteilung zu mehreren Abzweigen und bieten Sicherheit und Leistung durch den Einsatz hochleitfähiger Kupferleiter.

Anwendungen

• Gewerbliche und industrielle Elektroinstallationen
• Schalttafeln und Unterverteilungen
• Mehrkreis-Anlagen, die mehrere dreiphasige Abzweigungen erfordern

Hinweise zur Anwendung

• Zugelassene Leiterquerschnitte beachten
• Das angegebene Anzugsmoment für jeden Anschluss anwenden
• Vor Arbeiten die Stromversorgung unterbrechen
• Bei flexiblen Leitern Aderendhülsen verwenden
• Regelmäßig den Anschlusssitz prüfen

Varianten und Bestellcodes (Tabelle)
Bestellcode | Anzahl Pole | Primärstrom | Anzahl Ausgänge | Lagerbestand
DDB-408B80 | Vierpolig | 80 A | 8 | auf Lager
DDB-413B80 | Vierpolig | 80 A | 13 | auf Lager

Technische Daten

• Nennstrom: 80 A
• Nennspannung: 500 V AC
• Pole: 4 (vierpolig)
• Anschlüsse: 8 oder 13 je nach Variante (Details Ø5,5 mm und Ø4,5 mm)
• Zugelassene Leiterquerschnitte: flexibel, starr und mit Aderendhülsen entsprechend Lochdurchmesser (siehe Details)
• Anzugsmoment: 2 Nm (Ø5,5 mm); 1,2 Nm (Ø4,5 mm)
• Spitzen-Kurzschlussstrom (Ipk): 20 kA
• Icw: 4,5 kA
• Materialien: hochleitfähiges Kupfer (Leiterblock); verzinkter Stahl (Schrauben); PA66-V0 (Gehäuse)
• Schutzart: IP20
• Montage: Hutschiene oder Aufputz
• Abmessungen: 64 x 90 x 50 mm (DDB-408B80); 100 x 90 x 50 mm (DDB-413B80)
