Leistungsverteiler DDB-2B125 series

IP20für DIN-Schiene

Präsentation

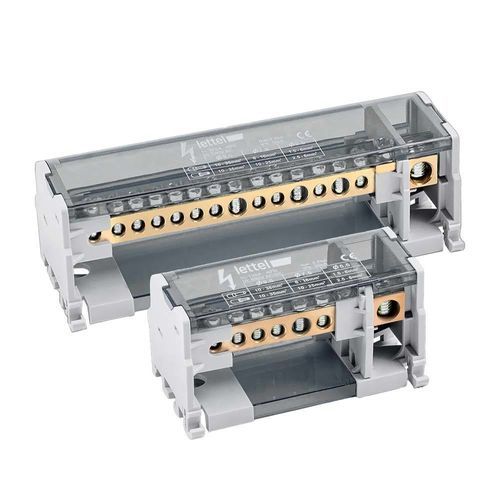

Bipolarer Verteilblock 125 A mit seitlichem Eingang, erhältlich in Varianten mit 7 oder 15 Anschlüssen. Entwickelt zur Verteilung eines Haupteingangs auf mehrere Abgänge in kompakten Schaltschränken, mit hochleitfähiger Kupferleiterschiene, isolierendem Gehäuse und DIN-Schienen- oder Aufbaumontage.

Ausführliche Merkmale

• Elektrisch:
  • Nennstrom: 125 A
  • Nennspannung: 690 V
  • Anzahl der Pole: 2
  • Anzahl der Anschlüsse pro Variante und Lochdurchmesser:
    • DDB-207B125 (7 Anschlüsse): 1 x Ø9,5 mm / 5 x Ø5,5 mm / 1 x Ø7,5 mm
    • DDB-215B125 (15 Anschlüsse): 1 x Ø9,5 mm / 11 x Ø5,5 mm / 3 x Ø7,5 mm
  • Zugelassene Leiterquerschnitte:
    • Für Ø9,5 mm: flexibel mit Aderendhülsen 10–35 mm² / starr 10–35 mm²
    • Für Ø5,5 mm (DDB-207B125): flexibel mit Aderendhülsen 2,5–6 mm² / starr 1,5–6 mm²
    • Für Ø5,5 mm (DDB-215B125): flexibel mit Aderendhülsen 1,5–6 mm² / starr 2,5–6 mm²
    • Für Ø7,5 mm (DDB-207B125): flexibel mit Aderendhülsen 10–35 mm² / starr 6–16 mm²
    • Für Ø7,5 mm (DDB-215B125): flexibel mit Aderendhülsen 6–16 mm² / starr 10–25 mm²
  • Anzugsdrehmoment: 6–7 Nm (Hauptklemme Ø9,5 mm) / 2–3 Nm andere Klemmen
  • Spitzen-Kurzschlussstrom (Ipk): 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
  • Icw: 4,5 kA
• Mechanisch:
  • Seitlicher Eingang
  • Leiter: Kupfer mit hoher Leitfähigkeit
  • Schrauben: verzinkter Stahl
  • Gehäuse: PA66-V0 Basis RAL7035 mit abnehmbarem transluzentem grauem Deckel
  • Montage: DIN-Schiene oder Aufbaumontage
  • Schutzart: IP20
  • Isolation: Isolierplatte zwischen den Polen und am Gehäuseboden zur Isolierung der DIN-Schiene
  • Abmessungen (L x H x T): 94 x 50 x 50 mm (DDB-207B125); 162 x 50 x 50 mm (DDB-215B125)

Funktionen
Bipolare Verteilblöcke mit seitlichem Eingang verteilen die Versorgung von einem Haupteingang auf mehrere Abgänge und optimieren die Verlegeergonomie. Der seitliche Eingang erleichtert die Integration in kompakte Schaltschränke und verbessert die Zugänglichkeit beim Anschließen. Die hochleitfähige Kupferschiene reduziert Verluste und hält Strombeanspruchungen stand.

Anwendungen
Geeignet für Niederspannungsinstallationen im Wohn-, Gewerbe- und Industriebereich, insbesondere in Unterverteilungen, Verteilerschränken und Mehrabgangsinstallationen, bei denen Kompaktheit, Zuverlässigkeit und optimierte Kabelführung gefordert sind.

Hinweise zur Anwendung

• Seitlichen Eingang bevorzugen, um die Kabelführung in kompakten Schaltschränken zu optimieren
• Zugelassene Leiterquerschnitte entsprechend Lochdurchmesser der Klemmen beachten
• Empfohlenes Anzugsdrehmoment anwenden, um optimalen Kontakt zu gewährleisten
• Vor Eingriffen die Stromversorgung abschalten
• Bei flexiblen Leitern Aderendhülsen verwenden, um zuverlässige Verbindungen sicherzustellen
• Beim Service regelmäßig den Sitz der Klemmen prüfen

Varianten und Bestellcodes
Bestellcode | Primärstrom | Nennspannung (Un) | Anzahl Ausgänge | Verbindungstyp | Lagerbestand
DDB-207B125 | 125A | 690V | 7 | Seitenanschluss | instock
DDB-215B125 | 125A | 690V | 15 | Seitenanschluss | instock

Dokumente
Produktblatt und Broschüre verfügbar (siehe Downloadbereich des Herstellers).

Technische Daten

• Modellreferenz: DDB-2B125 (var. DDB-207B125, DDB-215B125)
• Nennstrom: 125 A
• Nennspannung: 690 V
• Pole: 2 (bipolar)
• Anschlüsse: 7 oder 15 je nach Variante mit detaillierten Loch-Ø
• Materialien: Leiter Kupfer mit hoher Leitfähigkeit, Gehäuse PA66-V0
• Schutzart: IP20
• Montage: DIN-Schiene oder Aufbaumontage
• Empfohlenes Anzugsdrehmoment: 6–7 Nm (Hauptklemme) / 2–3 Nm (andere)
• Spitzen-Kurzschlussstrom (Ipk): 30 kA (DDB-207B125) / 25 kA (DDB-215B125)
• Icw: 4,5 kA
• Abmessungen: 94 x 50 x 50 mm (7 Anschlüsse); 162 x 50 x 50 mm (15 Anschlüsse)
