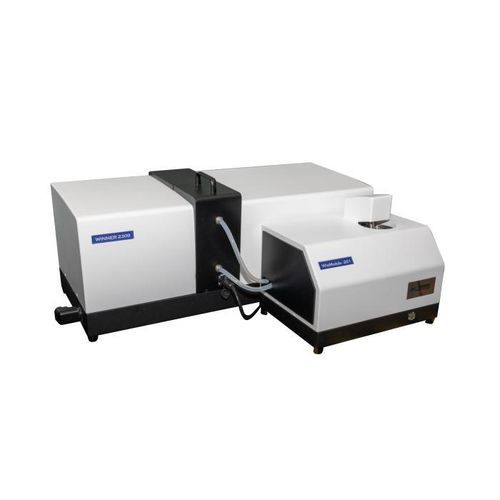

Laserbeugungs-Partikelgrößenmessgerät Winner2309C WinModule-201

LaserbeugungoptischLaser

Übersicht
Der Winner2309C WinModule-201 ist ein intelligenter, vollautomatischer Laser-Partikelgrößenanalysator für Nassdispergierung, basierend auf Mie- und Fraunhofer-Streuung. Er kombiniert eine hochempfindliche photoelektrische Sonde und importierte Canon-Objektivoptik für genaue und reproduzierbare Messungen. Messbereich: 0,01–2000 μm. Geeignet für Forschungsinstitute, universitäre und industrielle F&E-Labore sowie Prüflabore.

Hauptspezifikationen

• Modell: Winner2309C WinModule-201
• Prinzip: Mie- und Fraunhofer-Streuung
• Messbereich: 0,01–2000 μm
• Anzahl Kanäle: 106
• Messzeit: 10 s (schnellste)
• Abtastfrequenz: bis zu 10 kHz
• Genauigkeitsfehler: ≤0,5% (CRM D50)
• Wiederholfehler: ≤0,5% (CRM D50)
• Betriebsart: SOP vollautomatisch, Ein-Klick-Betrieb

Messgröße / Nassmodul

• Probeninjektor: WinModule-201
• Probenbehältervolumen: 600 ml
• Dispersionsmethoden: Ultraschall (40 kHz, 60 W, zeitlich einstellbar), mechanisches Rühren (0–3000 U/min), Zirkulationsdispersion (1–8 L/min, 120 W)
• Zirkulierende Dispersion zur Verhinderung von Sedimentation und zur Verbesserung der Wiederholbarkeit

Optik

• Lichtquellen: Hauptlaser 639 nm (>2 mW); Hilfslaser 405 nm (>2 mW)
• Optischer Weg: Reverse Fourier (gefalteter Strahlengang)
• Optikbänke: automatische Ausrichtung
• Lasersicherheit: Klasse 1

Softwarefunktionen

• Analysemodi: freie Verteilung, R-R-Verteilung, logarithmisch-normal und statist. Modelle
• Benutzerdefinierte Ausgaben: Kennwerte D1–D100, kumulative und differentielle Verteilungen
• Statistischer Vergleich: Multi-Proben- und Chargenvergleiche, vor/nach Verarbeitung
• Datenverarbeitung: intelligente Auswahl repräsentativer Ergebnisse
• Berichtsexport: Word, Excel, BMP, TXT, PDF
• Ein-Klick-Automatik: Wasseraufnahme, Entgasung, Dispersion, Messung, Reinigung, Datenverarbeitung
• Benutzeroberfläche: Chinesisch und Englisch (weitere Sprachen optional)
• GMP: optional

Vorteile

• Automatische Strahlengang-Ausrichtung mit Hybrid-Schrittmotor für Mikrometer-Positionierung
• Stabiles zirkulierendes Dispersionssystem, koordiniert mit Ultraschall für konsistente Ergebnisse
• Modulares Nass/Trocken-Design zur Verkürzung der Leitungen, Reduzierung von Grobpartikel-Ablagerungen und einfacherer Reinigung
• Fortschrittliche Auswertealgorithmen für multimodale Partikelgruppen mit hoher Auflösung unter 2 μm
• Patentiertes gefaltetes optisches Design mit Messwinkelbereich 0,015–145° und staubgeschütztem, versiegeltem Strahlengang

Anwendungen
Zement, Keramik, Pharma, Emulsionen, Beschichtungen, Farbstoffe, Chemikalien, Katalysatoren, Bohrflüssigkeiten, Schleifmittel, Schmierstoffe, Metall- und Nichtmetallpulver, Graphit, lichtempfindliche Materialien, Tinten, Pigmente, Füllstoffe (Calciumcarbonat, Kaolin), Brennstoffe, Lebensmittelzusätze, Pestizide und andere Pulver- und Suspensionmaterialien.

Technische Daten

• Modell: Winner2309C WinModule-201
• Messbereich: 0,01–2000 μm
• Kanäle: 106
• Genauigkeit / Wiederholbarkeit: ≤0,5% (CRM D50)
• Messzeit: 10 s (schnellste)
• Abtastfrequenz: bis zu 10 kHz
• Dispersion: Ultraschall 40 kHz 60 W; Rühren 0–3000 U/min; Zirkulation 1–8 L/min, 120 W
• Probenvolumen: 600 ml
• Laser: 639 nm (>2 mW) und 405 nm (>2 mW)
• Optischer Weg: Reverse Fourier, automatische Ausrichtung
• Abmessungen: Hauptgerät 870×340×380 mm; Nassmodul 415×280×335 mm
• Gewicht: Hauptgerät 32 kg; Nassmodul 15 kg
• Betrieb: SOP vollautomatisch; Ein-Klick-Prozess
• Ausgaben: differentielle/kumulative Verteilungen, D1–D100, Diagramme und exportierbare Berichte
