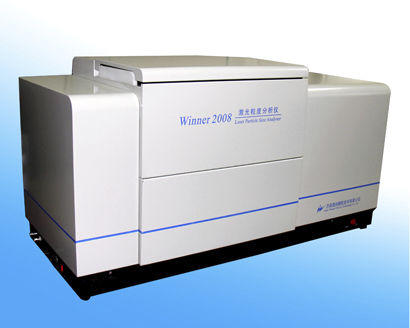

Laserbeugungs-Partikelgrößenmessgerät Winner2008B

Laseroptischfür die Lebensmittelindustrie

Produktübersicht
Der Winner2008B ist ein vollautomatischer Laser-Partikelgrößenanalysator mit Nassdispersion nach dem Mie-Streuungsprinzip. Messbereich 0,01–1200 µm. Doppeltstrahl- und Doppelspektrum-Erkennung in Verbindung mit Seitwärtsstreulichtmessung liefern zuverlässige, reproduzierbare Partikelgrößenanalysen für Produktions‑Qualitätskontrolle, Forschungsinstitute, Universitätslabore, F&E‑Zentren und Prüfinstitute.

Hauptmerkmale / Vorteile

• Smart-Ein-Tasten-Automatik: Wasserzufuhr, Entlüftung, Dispergierung, Messung, Reinigung und Datenverarbeitung in automatischer Sequenz.
• Integriertes Nass-/Trockendispersionssystem mit mechanischer Rührung, Ultraschalldispergierung und Rohrkreislauf zur Vermeidung von Sekundärabsatz großer Partikel.
• Konvergenter Licht-Fourier-Transform-Optikpfad (Winner-Patent) zur verbesserten Unterscheidung submikroner Partikel.
• Automatische optische Ausrichtung: präziser vierphasiger Hybrid-Schrittmotor mit Mikrobewegungsgenauigkeit bis 0,1 µm.
• Doppelter optischer Pfad: Doppelspektrum und orthogonale Doppel-Laser-Anordnung erweitern den Messbereich und erhöhen Empfindlichkeit und Auflösung.
• Ungebundene freie Anpassung (free fitting) zur realistischen Darstellung der Partikelgrößenverteilung.

Hauptspezifikationen
Modellname: Winner2008B; Prinzip: Mie-Streuung; Detektoranordnung: logarithmisch verteilt, Testwinkel 0,015°–145°; Betriebsarten: vollautomatisch / manuell wählbar; Vollständige Testzeit: <2 min; Intervallzeit: 500 ms; Abmessungen: 1040 × 440 × 540 mm; Nettogewicht: 58 kg.

Messbereich / Leistung
Messbereich: 0,01–1200 µm; Anzahl Kanäle: 84; Genauigkeitsfehler: ≤0,5% (CRM D50); Wiederholfehler: ≤0,5% (CRM D50).

Dispersionssystem

• Ultraschall: 40 kHz, 60 W (zeitlich einstellbar).
• Rühren: 0–3000 U/min (einstellbar).
• Umwälzung: Nennförderstrom 30 L/min, Nennleistung 70 W.
• Wasserstandssensor (UK) zur Vermeidung von Überlauf und zum Schutz des Geräts.
• Probenbehältervolumen: 10 mL.

Optik
Lichtquelle: leistungsstarker roter Halbleiterlaser (λ = 639 nm) P > 3,0 mW; optional ergänzender grüner Halbleiterlaser (λ = 405 nm) P > 2,0 mW. Optische Bankausrichtung: vollautomatisch, Präzision bis 0,2 µm. Optischer Pfad: konvergenter Licht-Fourier-Transform; wirksame Brennweite: 500 mm. Lasersicherheit: Klasse 1.

Softwarefunktionen

• Analyse‑Modi: freie Verteilung, R-R‑Verteilung, log-normal und kategoriale Statistik.
• Statistischer Vergleich mehrerer Messungen, Chargen oder vor/nach Bearbeitung.
• Datenverarbeitung: intelligente statistische Auswertung für repräsentative Ergebnisse.
• Benutzerdefinierte Analyse: beliebige Kennwerte zwischen D1 und D100; kumulative Anteile größer/kleiner als definierte Größen oder Bereiche.
• Ausgabeformate: typische Partikelgrößenwerte, differentielle/Intervallverteilungen und Diagramme, kumulative Verteilungen und Kurven.
• Berichtsexport: Word, Excel, Bild (BMP), Text (TXT) und PDF.
• Ein-Klick-Betrieb: automatische Abfolge von Wasseraufnahme, Entlüftung, Dispergierung, Messung, Reinigung und Datenverarbeitung.
• Sprache: Chinesisch und Englisch; weitere Sprachen auf Anfrage.
• GMP: optional.

Anwendungen

• Zement, Keramik
• Pharmazeutika, Emulsionen, Pasten, Farbstoffe
• Füllstoffe, Chemikalien, Katalysatoren
• Bohrschlämme, Schleifmittel, Schmierstoffe, Lotmaterialien
• Zellen, Keime, Lebensmittelzusatzstoffe, Pestizide, Sprengstoffe
• Graphit, lichtempfindliche Materialien, Kraftstoffe, Druckfarben
• Metallpulver, Nichtmetallpulver, Calciumcarbonat, Kaolin
• Wasser-Kohleschlämme und andere Pulver-/Suspensionsmaterialien

Patente & Spezialtechnologien

• Patent Optikbank-Design (Nr. ZL 2014 2 0378380.8)
• Patent 3D-Optikbank-Ausrichtungssystem (Nr. ZL 2013 2 0835882.4)
• Patent Anwendung Mie-Streuung (Nr. ZL 2013 2 0812021.4)
• Patent trockener Partikelanalysator versiegelte Küvette (Nr. ZL.2011 2 0267646.8)
• Patent Doppel-Laser-Orthogonal-Anwendung (Nr. ZL 2007 2 0025702.0)
• Patent Pumpendesign für Pulverdispersion (Nr. ZL 2007 2 0018648.7)
• Patent Nassumlauf-Anordnung (Nr. ZL2010 2 0593526.2)

Technische Daten

• Modellname: Winner2008B
• Messbereich: 0,01–1200 µm
• Anzahl Kanäle: 84
• Prinzip: Mie-Streuung
• Detektoranordnung: logarithmisch verteilt, 0,015°–145°
• Betriebsarten: vollautomatisch / manuell
• Vollständige Testzeit: <2 min; Intervall: 500 ms
• Ultraschall-Dispersion: 40 kHz, 60 W (zeitlich einstellbar)
• Mechanisches Rühren: 0–3000 U/min (einstellbar)
• Umwälzung: 30 L/min, 70 W
• Probenvolumen: 10 mL
• Lichtquelle: rot 639 nm >3,0 mW; optional grün 405 nm >2,0 mW
• Ausrichtungspräzision optische Bank: bis zu 0,2 µm (automatisch)
• Optischer Pfad: konvergenter Licht-Fourier-Transform; wirksame Brennweite: 500 mm
• Laser-Sicherheitsklasse: Klasse 1
• Abmessungen: 1040 × 440 × 540 mm
• Nettogewicht: 58 kg
• Genauigkeit / Wiederholbarkeit: ≤0,5% (CRM D50)
• Software: Mehrfachanalyse-Modi, benutzerdefinierte Ausgaben, Berichtsexport Word/Excel/BMP/TXT/PDF, Ein-Klick-Automatik
