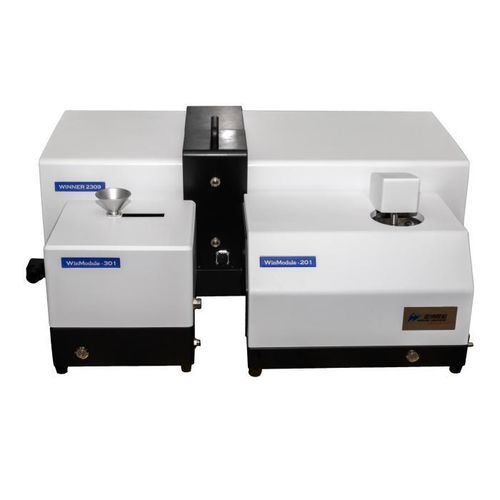

Optisches Partikelgrößenmessgerät Winner2309B

LaserbeugungLaserLaserbeugung

Produktübersicht
Der Winner2309B ist ein intelligenter, vollautomatischer Laser-Partikelgrößenanalysator mit modularen Nass- und Trocken-Dispersionseinheiten. Er nutzt Mie‑ und Fraunhofer‑Streuung, ein hochempfindliches photoelektrisches Sondensystem und importierte Canon‑Objektivoptik, um präzise und reproduzierbare Partikelgrößenverteilungen zu gewährleisten. Geeignet für Forschungsinstitute, Universitätslabore, F&E‑Zentren und industrielle Prüflabore.

Wesentliche Messkapazität
Messbereich: Nass 0,01–2800 μm; Trocken 0,1–2800 μm

Allgemeine Beschreibung
Hauptfunktionen und Merkmale:

• Modulares integriertes Nass‑ und Trocken‑Design für flexible Konfiguration je nach Probenanforderung.
• Automatisches optisches Bank‑Ausrichtungssystem mit Mikron‑Positioniergenauigkeit.
• Schnellmessungen: kürzeste Testzeit 10 Sekunden; Abtastrate bis 10 kHz.
• Mehrere Dispersionsmethoden: Ultraschall, mechanisches Rühren und Zirkulationsdispersion (nass); turbulente Dispersion und automatische Probeneinführung (trocken).

Hauptspezifikationen
Modellname: Winner2309B
Prinzip: Mie‑ und Fraunhofer‑Streuung
Testgeschwindigkeit: Kürzeste 10 Sekunden
Brechungsindex: Benutzereingabe möglich (großer Bereich unterstützt)
Abtastfrequenz: Bis 10 kHz
Außenmaße: Hauptgerät: 870 mm × 340 mm × 380 mm
Nassmodul: 415 mm × 280 mm × 335 mm
Trockemodul: 260 mm × 245 mm × 295 mm
Nettogewicht: Hauptgerät: 32 kg; Nassmodul: 15 kg; Trockenmodul: 7 kg
Betriebsmodus: Vollautomatischer SOP‑Betrieb

Messgrößen‑ & Dispersionsdetails
Messbereich: Nass: 0,01–2800 μm; Trocken: 0,1–2800 μm
Probeninjektor: Nass: WinModule-201; Trocken: WinModule-301
Anzahl der Kanäle: 108
Genauigkeitsfehler: Nass ≤0,5 %; Trocken ≤1,0 % (CRM D50)
Wiederholbarkeitsfehler: Nass ≤0,5 %; Trocken ≤1,0 % (CRM D50)
Dispergierung:

• Ultraschall — Frequenz: 40 kHz; Leistung: 60 W (zeitlich einstellbar)
• Rühren — Drehzahl: 0–3000 rpm (einstellbar)
• Zirkulation — Durchfluss: 1–8 L/min; Leistung: 120 W

Nasse Methoden: Ultraschall, mechanisches Rühren und integrierte Zirkulationsdispersion
Trockene Methoden: Turbulente Dispersion, automatische Probeneinführung, Ein-Klick‑Test
Probenbehältervolumen: 600 ml

Optik
Lichtquelle: Hauptlaser λ = 639 nm, P > 2 mW; Hilfslaser λ = 405 nm, P > 2 mW
Optische Bankausrichtung: Automatische Ausrichtung
Optischer Pfad: Reverse Fourier (gefalteter optischer Pfad)
Lasersicherheit: Klasse 1

Softwarefunktionen & Ausgabe
Analysemodi: Freie Verteilung, R‑R Verteilung, Log‑normal und kategoriale statistische Modelle
Statistischer Vergleich: Vergleich mehrerer Prüfergebnisse über Chargen oder Prozessschritte für Qualitäts‑ und Kostensteuerung
Datenverarbeitung: Intelligente statistische Analyse zur Erzeugung repräsentativer Ergebnisse
Benutzerdefinierte Analyse: Beliebige charakteristische Partikelgröße zwischen D1 und D100; kumulative Prozentsätze größer/kleiner als angegebene Größen; kumulative Prozentsätze für Größenbereiche
Ausgabe: Typische Partikelgrößenkennwerte; differenzielle (Intervall) und kumulative (Integral) Verteilungsdaten und Kurven
Testbericht: Exportierbar nach Word, Excel, Bild (.bmp), Text (.txt) und PDF
Ein‑Klick‑Betrieb: Nass — automatische Wasseraufnahme, Entlüftung, Dispersion, Test, Reinigung und Datenverarbeitung; Trocken — automatische Staubabsaugung, Luftversorgung, Zuführung, Test und Datenverarbeitung
Sprachschnittstelle: Chinesisch und Englisch (weitere Sprachen auf Anfrage)
GMP: Optional

Vorteile

• Automatisches optisches Pfadausrichtungssystem mit präzisem vierphasigem Hybrid-Schrittmotor für mikrometergenaues Positionieren und stabile, genaue Tests.
• Getrennte modulare Nass‑ und Trocken‑Dispersionseinheiten für einfache, bequeme und schnelle Konfiguration sowie Wartung.
• Automatische Probendispersion mit verkürzter Zirkulationsstrecke reduziert Absetzungsrisiko großer Partikel und senkt Wartungskosten.
• Fortschrittliche Instrumentensoftware mit freier Anpassung zur Analyse multimodaler Partikelgruppen und hoher Auflösung unter 2 μm (getestet in 12 Partikelgrößenklassen).
• Patentiertes Reverse‑Fourier (gefalteter optischer Pfad) Design mit Messwinkelbereich 0,015–145°, verbessert Messbereich und Auflösung; versiegelter optischer Pfad für gute Staubschutzeigenschaften.

Anwendungen

• Charakterisierung von Feststoffpulvern, Suspensionen und Emulsionen in Branchen wie Chemie, magnetische Materialien, Pharma, Zement, Beschichtungen, Lebensmittel, Pestizide, Nuklear, Elektronik, Batteriematerialien, Papier, Metallurgie, Keramik, Baustoffe, Kosmetik, Schleifmittel, Metall‑ und Nichtmetallpulver.
• Typische Probenbeispiele: Calciumcarbonat, Talk, Kaolin, Oxide, Aluminium, Seltene Erden, Hartmetall, Katalysatoren, Schaumbildner, feuerfeste Materialien, Füllstoffe, Graphit, Pigmente usw.

Patente & Technische Hinweise
Beinhaltet mehrere patentierte Technologien bezüglich Bankdesign, 3D‑Ausrichtung des optischen Banks, Anwendung des Mie‑Prinzips, versiegelte Probenküvette für den Trockenanalysator, orthogonale Anwendung von Doppelstrahl‑Lasern, Pulverdispersionspumpen‑Design und Nasszirkulationsinstallation.

Technische Spezifikationen

• Modellname: Winner2309B
• Messbereich: Nass 0,01–2800 μm; Trocken 0,1–2800 μm
• Prinzipien: Mie‑ und Fraunhofer‑Streuung
• Lichtquellen: 639 nm Hauptlaser (>2 mW) und 405 nm Hilfslaser (>2 mW)
• Anzahl der Kanäle: 108
• Testgeschwindigkeit: Kürzeste 10 Sekunden
• Abtastfrequenz: Bis 10 kHz
• Genauigkeit / Wiederholbarkeit (CRM D50): Nass ≤0,5 %; Trocken ≤1,0 %
• Dispersion: Ultraschall (40 kHz, 60 W), Rühren (0–3000 rpm), Zirkulation (1–8 L/min, 120 W)
• Probenbehältervolumen: 600 ml
• Außenmaße: Hauptgerät 870×340×380 mm; Nassmodul 415×280×335 mm; Trockenmodul 260×245×295 mm
• Nettogewicht: Hauptgerät 32 kg; Nassmodul 15 kg; Trockenmodul 7 kg
• Optischer Pfad: Reverse Fourier (gefalteter optischer Pfad); automatische Ausrichtung des optischen Banks
• Betriebsmodus: Vollautomatischer SOP; Ein‑Klick‑Betrieb für Nass und Trocken
• Softwareausgaben: Differenzielle und kumulative Verteilungen, anpassbare D1–D100 Metriken, multiple Exportformate
