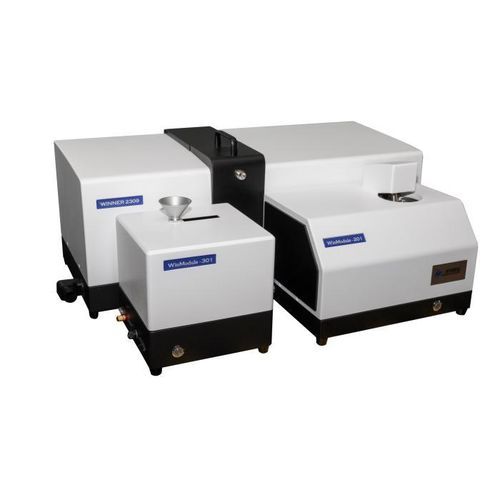

Laserbeugungs-Partikelgrößenmessgerät Winner2309A

LaseroptischLabor

Produktübersicht
Der Winner2309A ist ein intelligenter, vollautomatischer Laser-Partikelgrößenanalysator. Er basiert auf den internationalen Mie-Streuung- und Fraunhofer-Beugungsprinzipien und integriert modulare Nass- und Trocken-Dispersionssysteme. Ein hochempfindliches, hochauflösendes photoelektrisches Detektionssystem und eine optische Wegführung mit importierten Canon-Objektiven gewährleisten genaue und reproduzierbare Partikelgrößenverteilungen. Das Gerät eignet sich für die Qualitätskontrolle in der Industrieproduktion und für Forschungseinrichtungen.

Messbereich
Nass: 0,01–3500 μm; Trocken: 0,1–3000 μm

Anwendung
Geeignet für Pulver, Suspensionen und Emulsionen. Typische Branchen und Materialien: Chemie, magnetische Materialien, Pharmazie, Zement, Beschichtungen, Lebensmittel, Pflanzenschutzmittel, Nuklearindustrie, Elektronik, Batteriematerialien, Papier, Metallurgie, Keramik, Baustoffe, Kosmetik, Schleifmittel, metallische und nichtmetallische Pulver, Calciumcarbonat, Talkum, Kaolin, Aluminiumoxid, Seltene Erden, Hartmetall, Katalysatoren, Treibmittel, feuerfeste Materialien, Füllstoffe, Graphit, Pigmente usw.

Vorteile

• Automatisches optisches Achsenausrichtungssystem mit präzisem vierphasigem Hybrid-Schrittmotor für Mikrometer-Positionierung und stabile, optimale Ausrichtung.
• Getrennte modulare Dispersionsmodule für Nass- und Trockenbetrieb: Modulares Design ermöglicht flexible Montage entsprechend den Probenmerkmalen für einfache und schnelle Bedienung.
• Automatisches Probendispergiersystem: Modulares Design verkürzt Leitungslängen, verhindert Absetzen großer Partikel, erleichtert gleichmäßige Dispersion, reduziert Wartung und vereinfacht Reinigung.
• Geräte-Software: Ungebundene Freianpassungs-Technologie erfasst Streudaten während der Messung und analysiert automatisch multimodale Partikelpopulationen; ausgezeichnete Auflösung für Partikel unter 2 μm (validiert in 12 Größenklassen).
• Optischer Aufbau: Patentierte inverse Fourier-Technologie (gefalteter optischer Pfad) mit Messwinkelbereich 0,015°–145° zur Verbesserung von Messbereich und Auflösung; versiegelter optischer Pfad mit gutem Staubschutz.

Dispersionsmethoden
Nass: Ultraschall (40 kHz, 60 W, Zeit einstellbar), mechanisches Rühren (0–3000 U/min einstellbar), integrierte Zirkulationsdispersion (Durchfluss 1–8 L/min, Nennleistung 120 W). Trocken: turbulente Dispersion, automatische Probenzufuhr, One-Click-Test.

Software & Ausgabe

• Analysemuster: freie Verteilung, R-R-Verteilung, log-normal-Verteilung und kategoriebezogene statistische Modelle.
• Statistischer Vergleich: Vergleich mehrerer Testergebnisse zwischen Chargen oder Verarbeitungsbedingungen zur Steuerung von Qualität und Kosten.
• Datenverarbeitung: Intelligente statistische Analyse zur Ausgabe repräsentativer Testergebnisse.
• Benutzerdefinierte Analyse: Konfigurierbare Ausgaben für beliebige charakteristische Partikelgrößen zwischen D1 und D100, kumulative Prozentsätze oberhalb/unterhalb bestimmter Größen und Bereiche.
• Ausgabeformate: charakteristische Partikelgrößenwerte, differentielle (Intervall-)Verteilungen und Diagramme, kumulative Verteilungen und Kurven.
• Berichtsexport: Word, Excel, Bild (BMP), Text (TXT) und PDF.
• One-Click-Betrieb: Vollautomatische Abläufe für Nass- oder Trockenverfahren einschließlich Probenahme, Entlüftung, Dispersion, Messung, Reinigung und Datenverarbeitung.
• Bedienoberfläche: Chinesisch und Englisch; weitere Sprachen auf Anfrage.
• GMP: optional.

Spezifikationen / Technische Daten

• Modellname: Winner2309A
• Prinzip: Mie- und Fraunhofer-Streuung
• Messbereich: Nass 0,01–3500 μm; Trocken 0,1–3000 μm
• Testgeschwindigkeit: Bis zu 10 Sekunden
• Brechungsindex: Benutzerkonfigurierbar für ein breites Materialspektrum
• Abtastfrequenz: Bis zu 10 kHz
• Kanalanzahl: 116
• Genauigkeitsfehler: Nass ≤ 0,5 %; Trocken ≤ 1,0 % (CRM D50)
• Wiederholbarkeitsfehler: Nass ≤ 0,5 %; Trocken ≤ 1,0 % (CRM D50)
• Dispersion: Ultraschall 40 kHz, 60 W (Zeit einstellbar); Rührer 0–3000 U/min; Zirkulation 1–8 L/min, Leistung 120 W; Trocken: turbulente Dispersion mit automatischer Zuführung und One-Click-Test
• Probeneinführung: Nass: WinModule-201; Trocken: WinModule-301
• Probenbehältervolumen: 600 ml
• Lichtquelle: Hauptlaser λ = 639 nm, P > 2 mW; Hilfslaser λ = 405 nm, P > 2 mW
• Optische Bankausrichtung: Automatisch
• Optischer Pfad: Inverse Fourier (gefaltet)
• Lasersicherheit: Klasse 1
• Abmessungen: Hauptgerät 870 × 340 × 380 mm; Nassmodul 415 × 280 × 335 mm; Trockenmodul 260 × 245 × 295 mm
• Nettogewicht: Hauptgerät 32 kg; Nassmodul 15 kg; Trockenmodul 7 kg
• Betriebsmodus: SOP vollautomatisch
• Ausgaben & Berichte: Differentielle und kumulative Partikelgrößenverteilungen, Histogramme/Kurven, exportierbare Berichte (Word, Excel, BMP, TXT, PDF)
