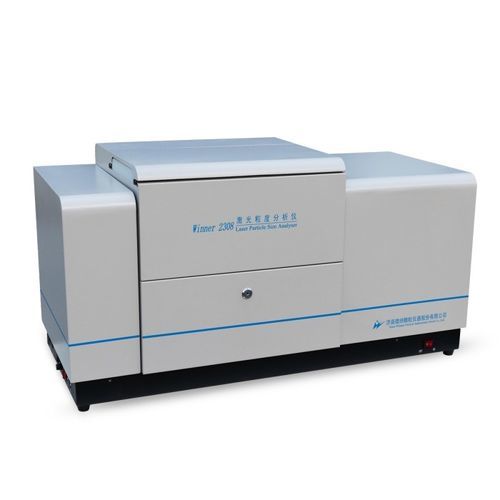

Laserbeugungs-Partikelgrößenmessgerät Winner2308A

statische Lichtstreuungfür die Kosmetikindustriefür die Lebensmittelindustrie

Produktübersicht
Der Winner2308A ist ein intelligenter, vollautomatischer Laser-Partikelgrößenanalysator zur integrierten Nass- und Trockenmessung nach Laserbeugungstheorie (Mie und Fraunhofer). Messbereich Nass: 0,01–2000 μm; Trocken: 0,1–2000 μm. Das System verwendet Dual-Strahl- und Dual-Spektrum-Erkennung sowie seitliche Streulichtmessung für zuverlässige und reproduzierbare Partikelgrößenverteilungen in industrieller Qualitätskontrolle, Forschungsinstituten, Universitätslaboren und F&E-Zentren.

Messbereich
Nass: 0,01–2000 μm; Trocken: 0,1–2000 μm.

Hauptspezifikationen
Modell: Winner2308A
Prinzip: Mie- und Fraunhofer-Streuung
Detektor: Logarithmisch angeordnetes Array, Winkel 0,015°–145°
Betriebsarten: Vollautomatisch und manuell wählbar
Prüfzeit: Nass < 2 min; Trocken < 1 min; Datenintervall 500 ms
Abmessungen: 1040 × 440 × 540 mm
Gewicht netto: 58 kg
Kanäle: 106
Genauigkeit (CRM D50): Nass ≤ 0,5 %; Trocken ≤ 1,0 %
Wiederholbarkeit (CRM D50): Nass ≤ 0,5 %; Trocken ≤ 1,0 %

Nassdispersion
Ultraschall: 40 kHz, 60 W (zeitlich einstellbar)
Rühren: 0–3000 U/min (einstellbar)
Umwälzung: Durchfluss 30 L/min; Leistung 70 W
Wasserstandssensor: Verhindert Überlaufen und schützt das Gerät
Probenbehältervolumen: 10 mL

Trockendispersion
Patentierte Turbulenz-Dispersions-Technologie mit Stoßwellen-Schertechnik
Fördergeschwindigkeit: Einstellbar (Drehzahlregelung)
Dispersionsmedium: Druckluft, 0–6 bar

Optik
Lichtquelle: Roter Halbleiterlaser λ = 639 nm, P > 3,0 mW; optional grüner Laser λ = 405 nm, P > 2,0 mW
Optische Bank-Ausrichtung: Vollautomatisch, Präzision bis 0,2 μm
Optischer Pfad: Konvergenter Licht-Fourier-Transformationspfad
Effektive Brennweite: 500 mm
Lasersicherheit: Klasse 1

Software & Berichte
Analysemodelle: Rohverteilung, R-R-Verteilung, log-normal und statistische Segmentmodelle
Statistischer Vergleich: Chargen- und Prozessbedingungenvergleich für Qualitätskontrolle
Datenverarbeitung: Intelligente Auswahl repräsentativer Ergebnisse und statistische Auswertung
Benutzerdefinierte Ausgaben: D1–D100, kumulative Prozentsätze, Intervallprozentsätze
Exportformate: Word, Excel, BMP, TXT, PDF
Ein-Klick-Betrieb: Nass — automatische Sequenz Wasseraufnahme, Entgasung, Dispersion, Messung, Reinigung, Datenverarbeitung; Trocken — automatische Sequenz Staubabsaugung, Luftzufuhr, Zuführung, Messung, Datenverarbeitung
Benutzeroberfläche: Chinesisch und Englisch; weitere Sprachen auf Anfrage
GMP-Unterstützung: Optional

Anwendungen

• Feststoffe, Suspensionen und Emulsionen
• Chemikalien
• Magnetische Materialien
• Pharmazeutika
• Zement und Baustoffe
• Beschichtungen und Pigmente
• Lebensmittel
• Pestizide
• Kerntechnik
• Elektronik und Batteriematerialien
• Papier
• Metallurgie und Keramik
• Kosmetika
• Schleifmittel
• Metallische und nichtmetallische Pulver (z. B. Calciumcarbonat, Talk, Kaolin, Aluminium, Seltene Erden)
• Katalysatoren, Schaummittel, feuerfeste Materialien, Füllstoffe, Graphit

Vorteile

• Ein-Klick-Umschaltung zwischen Nass- und Trockenmodus — integrierte Dispersionslösungen
• Vollintegriertes Nass- und Trockendispersionssystem (mechanisches Rühren, Ultraschall, Umlauf; patentierte Turbulenz-Trockendispersion)
• Intelligente automatische Abläufe für Tests mit einem Klick
• Konzentrierter Licht-Fourier-Transformationspfad und Dual-Spektrum-Design
• Doppelter optischer Pfad und orthogonales Doppel-Laser-Design zur Erweiterung des Messbereichs und Verbesserung der Genauigkeit
• Freie Fit-Technik zur realistischen Abbildung der Partikelverteilung

Patentierte Technologie

• Patent Optikbank-Design Nr. ZL 2014 2 0378380.8
• Patent 3D-Optikbank-Ausrichtung Nr. ZL 2013 2 0835882.4
• Patent Anwendung Mie-Streuung Nr. ZL 2013 2 0812021.4
• Patent vollversiegelte Probenküvette Nr. ZL.2011 2 0267646.8
• Patent Anwendung doppelter Laserstrahl orthogonal Nr. ZL 2007 2 0025702.0
• Patent Pulverdispersionspumpen-Design Nr. ZL 2007 2 0018648.7
• Patent Nasszirkulationsvorrichtung Nr. ZL2010 2 0593526.2

Technische Daten

• Modell: Winner2308A
• Messbereich (nass): 0,01–2000 μm
• Messbereich (trocken): 0,1–2000 μm
• Anzahl Detektionskanäle: 106
• Genauigkeit (CRM D50): Nass ≤ 0,5 %; Trocken ≤ 1,0 %
• Wiederholbarkeit (CRM D50): Nass ≤ 0,5 %; Trocken ≤ 1,0 %
• Nassdispersion: Ultraschall 40 kHz/60 W (einstellbar); Rühren 0–3000 U/min; Umlauf 30 L/min, 70 W; Probenbehälter 10 mL; Wasserstandssensor
• Trockendispersion: Patentierte Technologie; Druckluft 0–6 bar; einstellbare Zuführgeschwindigkeit
• Optik: Roter Laser λ=639 nm P>3.0 mW; optional grüner Laser λ=405 nm P>2.0 mW; effektive Brennweite 500 mm; Klasse 1
• Detektor: Logarithmisch angeordnetes Array, Winkel 0,015°–145°
• Betriebsarten: Vollautomatisch und manuell
• Prüfzeit: Nass < 2 min; Trocken < 1 min; Datenintervall 500 ms
• Abmessungen: 1040 × 440 × 540 mm
• Gewicht netto: 58 kg
• Software-Ausgaben: D1–D100, Intervall- und Kumulativverteilungen, Histogramme/kurven, exportierbare Berichte (Word, Excel, BMP, TXT, PDF)
• Benutzeroberfläche: Chinesisch und Englisch (andere auf Anfrage)
• GMP: Optional
