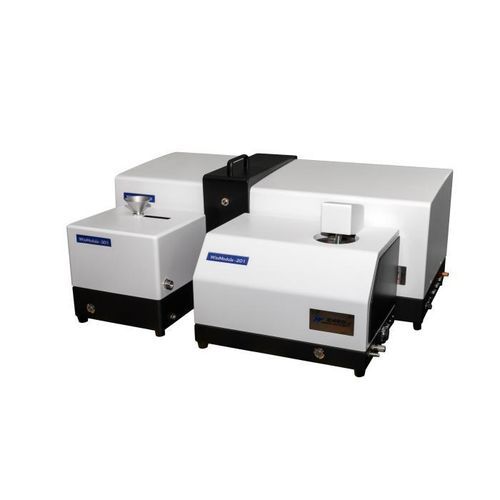

Laser-Partikelgrößenmessgerät Winner2309C

optischLaserbeugungfür die Kosmetikindustrie

Produktübersicht
Der Winner2309C ist ein intelligenter, vollautomatischer Laser-Partikelgrößenanalysator mit modularen Nass‑ und Trocken-Dispersionsmodulen. Basierend auf Mie‑ und Fraunhofer‑Streuung verwendet er eine hochempfindliche photoelektrische Sonde und einen importierten Canon‑Objektiv‑Optikweg zur Sicherstellung von Messgenauigkeit und Reproduzierbarkeit. Typische Anwender sind Forschungsinstitute, Universitätslabore, F&E‑Zentren und Prüflabore. Messbereich: Nass 0,01–2000 μm; Trocken 0,1–2000 μm.

Hauptspezifikationen
Modell: Winner2309C
Prinzip: Mie‑ und Fraunhofer‑Streuung
Schnellste Messzeit: 10 s
Abtastfrequenz: bis zu 10 kHz
Anzahl Kanäle: 106
Außenmaße (Haupteinheit): 870×340×380 mm; Nassmodul: 415×280×335 mm; Trockenmodul: 260×245×295 mm
Nettogewicht: Haupteinheit 32 kg; Nassmodul 15 kg; Trockenmodul 7 kg
Betriebsart: SOP vollautomatisch, Ein-Klick-Betrieb

Messbereich & Dispersion
Messbereich: Nass 0,01–2000 μm; Trocken 0,1–2000 μm
Probeneinleiter: Nass: WinModule-201; Trocken: WinModule-301
Genauigkeit (CRM D50): Nass ≤0,5 %; Trocken ≤1,0 %
Wiederholbarkeit (CRM D50): Nass ≤0,5 %; Trocken ≤1,0 %
Dispersionsmethoden (nass): Ultraschall (40 kHz, 60 W, zeitlich einstellbar), mechanisches Rühren (0–3000 U/min), Umwälzdispersion (1–8 L/min, 120 W). Trocken: turbulente Dispersion mit automatischer Probeneinführung und Ein‑Klick‑Messung.
Probentankvolumen: 600 mL

Optik
Hauptlaser: λ = 639 nm, P > 2 mW; Hilfslaser: λ = 405 nm, P > 2 mW
Optik‑Bankausrichtung: automatische Ausrichtung
Optischer Pfad: inverse Fourier (gefalteter optischer Pfad) mit erweitertem Winkelbereich (0,015–145°)
Lasersicherheit: Klasse 1

Softwarefunktionen
Analysemodelle: freie Verteilung, R‑R‑Verteilung, log‑normal und weitere statistische Modelle
Statistischer Vergleich: Vergleich mehrerer Testergebnisse zwischen Chargen oder Prozessstufen zur Steuerung von Qualität und Kosten
Datenverarbeitung: intelligente statistische Analyse zur Erzeugung repräsentativer Ergebnisse
Benutzerdefinierte Ausgaben: beliebige Kennwertgrößen zwischen D1 und D100; Differenz‑ und Kumulativverteilungen sowie Kurven
Exportformate: Word, Excel, Bild (.bmp), Text (.txt), PDF
Ein‑Klick‑Abläufe: Nass — automatische Wasseraufnahme, Luftblasenentfernung, Dispersion, Messung, Reinigung und Verarbeitung; Trocken — automatische Staubabsaugung, Luftzufuhr, Zuführung, Messung und Verarbeitung
Benutzeroberfläche: Chinesisch und Englisch (weitere Sprachen optional)
GMP: optional

Vorteile

• Automatisches optisches Ausrichtungssystem mit vierphasigem Hybrid‑Schrittmotor für mikrometergenaues Positionieren und stabile, reproduzierbare Messungen.
• Modulare Trennung von Nass‑ und Trockenmodulen ermöglicht flexible Konfiguration entsprechend den Probeneigenschaften.
• Automatisches Dispersionssystem und verkürzter Umlaufweg verhindern Absinken grober Partikel, verbessern die Dispersionsgleichmäßigkeit und senken Wartungskosten.
• Hohe Auflösung unter 2 μm dank freier Fitting‑Software zur Erkennung multimodaler Partikelpopulationen.
• Patentiertes inverses Fourier‑Design (gefalteter optischer Pfad) erweitert den Messwinkelbereich und verbessert die Auflösung; geschlossener optischer Pfad bietet Staubschutz.

Anwendung
Geeignet für Feststoffe, Pulver, Suspensionen und Emulsionen in Branchen wie Chemie, magnetische Materialien, Pharmazie, Zement, Beschichtungen, Lebensmittel, Pflanzenschutzmittel, Nuklearindustrie, Elektronik, Batteriematerialien, Papier, Metallurgie, Keramik, Baustoffe, Kosmetik, Schleifmittel, Metall‑ und Nichtmetallpulver, Calciumcarbonat, Talk, Kaolin, Aluminiumoxid, Seltene Erden, Hartmetall, Katalysatoren, Treibmittel, Schüttgüter, Füllstoffe, Graphit, Pigmente usw.

Technische Daten

• Modell: Winner2309C
• Messbereich: Nass 0,01–2000 μm; Trocken 0,1–2000 μm
• Prinzip: Mie‑ und Fraunhofer‑Streuung
• Schnellste Messzeit: 10 s
• Abtastfrequenz: bis zu 10 kHz
• Kanäle: 106
• Genauigkeit / Wiederholbarkeit: Nass ≤0,5 %; Trocken ≤1,0 % (CRM D50)
• Dispersion (nass): Ultraschall 40 kHz / 60 W, mechanisches Rühren 0–3000 U/min, Umwälzung 1–8 L/min (120 W); Trocken: turbulente Dispersion
• Probentank: 600 mL
• Laser: 639 nm Haupt (P > 2 mW), 405 nm Hilfs (P > 2 mW)
• Optischer Pfad: inverse Fourier (gefaltet); automatische Ausrichtung; Lasersicherheit Klasse 1
• Abmessungen (mm): Haupt 870×340×380; Nassmodul 415×280×335; Trockenmodul 260×245×295
• Nettogewicht: Haupt 32 kg; Nass 15 kg; Trocken 7 kg
• Betrieb: SOP vollautomatisch; Ein‑Klick‑Workflows für Nass/Trocken
• Probeneinleiter: WinModule-201 (nass), WinModule-301 (trocken)
• Software: erweiterte Analyse, statistischer Vergleich, benutzerdefinierte Ausgaben, Mehrfachformat‑Export
