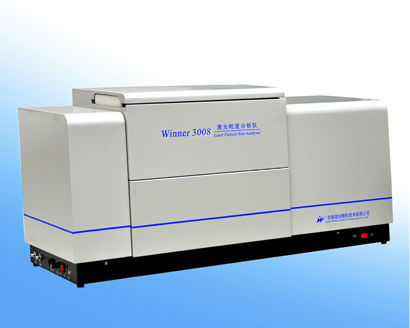

Optisches Partikelgrößenmessgerät Winner3008A

LaserLaserbeugungLabor

Produktübersicht
Der Winner3008A ist ein Laser-Partikelgrößenanalysator mit integriertem Trockendispersionsmodul und unterstützt manuelle sowie vollautomatische Betriebsarten. Er arbeitet nach dem Mie-Streuungsprinzip mit einem konvergenten Fourier-Transformations-Optikpfad, hochleistungsfähigem Laser und hochsensitivem Ringfotodetektor für reproduzierbare und genaue Größendaten. Das System verwendet Druckluft und ein turbulentes Dispersionsprinzip mit präzisem Zuführgerät, patentierter Pulverzerstäuber-Pumpe und ölfreier, geräuscharmer Gasquelle, sodass trockene Pulver, auch solche, die in Flüssigkeit reagieren oder sich verformen, vollständig dispergiert werden.

Wichtige Punkte

• Messbereich: 0,1–2000 μm.
• Einsetzbar in Forschungsinstituten, Universitätslabors, F&E-Zentren und Qualitätsprüfstellen.
• Patentierte Trockenturbulenz-Dispergier-Technologie für flüssigkeitsempfindliche Pulver.
• Betriebsarten wählbar: vollautomatisch oder manuell.
• Schneller Test: kompletter Test <1 Min.; Ergebnisintervall 500 ms.

Hauptspezifikationen (Auswahl)

• Modell: Winner3008A
• Prinzip: Mie-Streuung
• Detektoranordnung: logarithmisch verteilter Array, Messwinkel 0,015°–145°
• Kanäle: 106
• Abmessungen: 1040 mm × 440 mm × 540 mm; Nettogewicht: 58 kg

Optik & Lichtquelle

• Roter Halbleiterlaser λ=639 nm, P > 3,0 mW; optional grüner λ=405 nm, P > 2,0 mW
• Konvergenter Fourier-Transformations-Optikpfad, effektive Brennweite 500 mm
• Automatische Ausrichtung des optischen Systems, Präzision bis 0,2 μm; Lasersicherheit: Klasse 1

Softwarefunktionen & Datenausgabe

• Verteilungsmodelle: freie Verteilung, R-R, log-normal und Kategorienstatistiken
• Statistischer Vergleich von Chargen und Prozessen
• Anpassbare Ausgaben: beliebige Kennwerte D1–D100, kumulative und Intervallverteilungen
• Exporte: Word, Excel, BMP, TXT, PDF
• One‑Click-Automatik: Absaugung, Luftversorgung, Zuführung, Messung und Datenverarbeitung
• Benutzeroberfläche: Englisch und Chinesisch (weitere Sprachen auf Anfrage)

Vorteile

• Flexible Bedienung: manuell oder vollautomatisch
• Wissenschaftliche Dispergierung: patentierte Turbulenztechnologie und Stoßscherverschnitt; verschleißfeste Keramikbauteile
• Automatische optische Ausrichtung mit Mikron-Feinverstellung
• Mehrfachdetektor-Design und konvergente Lichtführung für umfassende Streuerfassung
• Präzise Berichte mit D10, D50, D90 und vollständigen D0–D100-Analysen

Anwendung
Anwendbar für Zement, Keramik, Arzneimittel, Farbstoffe, Füllstoffe, Chemikalien, Katalysatoren, Metalle und Nichtmetallpulver, Calciumcarbonat, Kaolin, fotosensitive Materialien, Brennstoffe, Graphit, Pestizide, Additive und andere Trockenpulver. Besonders geeignet für Proben, die in Flüssigkeiten chemisch reagieren oder ihre Form ändern, z. B. bestimmte pflanzliche Stoffe, magnetische Pulver und Industriepulver mit breiter Verteilung.

Technische Daten

• Modellname: Winner3008A
• Messbereich: 0,1–2000 μm
• Anzahl Kanäle: 106
• Genauigkeit (CRM D50): ≤1,0%
• Wiederholbarkeit (CRM D50): ≤1,0%
• Dispergierung: patentierte Trockenturbulenz-Technologie; Stoßwellen-Scherung
• Zuführgeschwindigkeit: verstellbar
• Dispersionsmedium: Druckluft (0–6 bar)
• Betriebsart: vollautomatisch / manuell
• Vollständige Testzeit: <1 min; Ergebnisintervall: 500 ms
• Abmessungen: 1040 × 440 × 540 mm; Nettogewicht: 58 kg
• Laser: rot λ=639 nm, P>3,0 mW; optional grün λ=405 nm, P>2,0 mW
• Ausrichtung optisches System: automatisch, Präzision bis 0,2 μm
• Optischer Pfad: konvergenter Fourier-Transformations-Pfad; effektive Brennweite: 500 mm
• Lasersicherheitsklasse: Klasse 1
• Softwareausgaben: differentielle und kumulative Verteilungen, Histogramme/Kurven, typische Größenwerte; Berichte exportierbar in Word/Excel/BMP/TXT/PDF
