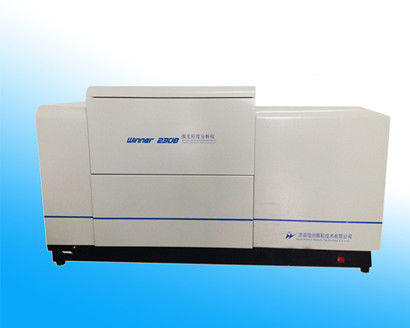

Laserbeugungs-Partikelgrößenmessgerät Winner2308A

für die Kosmetikindustriefür Forschungszweckefür die Pharmaindustrie

Produktübersicht
Das Winner2308A ist ein intelligenter, vollautomatischer Laser-Partikelgrößenanalysator für Nass- und Trockenmessungen nach Laserbeugungstheorie (Mie- und Fraunhofersche Streuung). Messbereich nass: 0,01–2000 µm; Messbereich trocken: 0,1–2000 µm. Dualstrahl-/Doppelspektrum-Erkennung und seitliche Streulicht-Testtechnik gewährleisten zuverlässige und reproduzierbare Analysen für Produktions-QC, Forschungseinrichtungen, Universitätslabore, F&E-Zentren und Prüfstellen.

Hauptmerkmale

• Ein-Klick-Umschaltung Nass/Trocken: integrierte Nass- und Trocken-Dispersionssysteme in einem Gerät mit Ein-Tasten-Umschaltung.
• Integrierte Dispersionssysteme: Nasssystem mit mechanischer Rührung, Ultraschalldispergierung und Umlauf; Trockensystem mit patentierter Turbulenzdispergierung und Stoßwellen-Schertechnik.
• Intelligenter Betriebsmodus: geführter Vollautomatenbetrieb für Ein-Klick-Tests mit Probeneingabehinweisen und automatischen Abläufen.
• Fortschrittliches optisches Design: konvergente Licht-Fourier-Transformationsoptik und Doppelspektrum-Bauweise zur Erfassung gestreuten Lichts ohne Blendenbeschränkung.
• Doppelter optischer Pfad: orthogonale Doppelspektrum- und Doppel-Laser-Anordnung zur Erweiterung des Messbereichs und zur Erhöhung der Genauigkeit; hochempfindliche photoelektrische Sondensysteme zur Signalerfassung.
• Ungebundene Free-Fitting-Technik: originales Verfahren zur realistischen Abbildung der Partikelverteilung.

Anwendungen

• Messung von Feststoffpulvern, Suspensionen und Emulsionen: Chemikalien, magnetische Materialien, Pharmazeutika, Zement, Beschichtungen, Lebensmittel, Pflanzenschutzmittel, Kernmaterialien, Elektronik, Batteriematerialien, Papier, Metallurgie, Keramik, Baustoffe, Kosmetika, Schleifmittel, Metall- und Nichtmetallpulver.
• Typische Materialien: Calciumcarbonat, Talk, Kaolin, Oxide, Aluminium, Seltene Erden, Hartmetall, Katalysatoren, Schaumstoffe, feuerfeste Materialien, Füllstoffe, Graphit, Pigmente usw.

Allgemein
Modellbezeichnung: Winner2308A
Prinzip: Mie- und Fraunhofer-Streuung
Detektoranordnung: logarithmisch verteiltes Array, Prüfwinkel 0,015°–145°
Betriebsmodus: vollautomatisch / manuell wählbar
Vollständige Prüfzeit: nass <2 min; trocken <1 min; Ergebnisintervall: 500 ms
Abmessungen: 1040 × 440 × 540 mm
Nettogewicht: 58 kg

Messbereich & Dispersion
Messbereich: nass 0,01–2000 µm; trocken 0,1–2000 µm
Anzahl Kanäle: 106
Genauigkeitsfehler (CRM D50): nass ≤0,5 %; trocken ≤1,0 %
Wiederholbarkeitsfehler (CRM D50): nass ≤0,5 %; trocken ≤1,0 %
Nassdispersion: Ultraschall 40 kHz / 60 W (einstellbar); Rühren 0–3000 rpm; Umlauf 30 L/min; Probebecher 10 mL; Füllstandssensor gegen Überlauf
Trockendispersion: patentierte Turbulenzdispersion mit Stoßwellenscherung; einstellbare Zuführgeschwindigkeit; Dispersionsmedium: Druckluft 0–6 bar

Optik
Lichtquelle: roter Halbleiterlaser λ=639 nm, P>3,0 mW; optional grüner Laser λ=405 nm, P>2,0 mW
Optik-Bank-Ausrichtung: vollautomatisch, Genauigkeit bis 0,2 µm
Optischer Pfad: konvergente Licht-Fourier-Transformationsoptik
Effektive Brennweite: 500 mm
Lasersicherheit: Klasse 1

Software-Funktionen
Analyse-Modi: freie Verteilung, R-R-Verteilung, log-normal und statistische Modelle
Statistischer Vergleich: Chargenvergleiche und Prozesssteuerung über mehrere Ergebnisse
Datenverarbeitung: intelligente statistische Verarbeitung zur Ausgabe repräsentativer Ergebnisse
Benutzerdefinierte Analyse: Ausgabe beliebiger Kennwerte D1–D100, kumulative Prozentsätze größer/kleiner als angegebene Größen und kumulative Prozentsätze für Größenbereiche
Ausgabe: typische Partikelgrößen, Intervall- (differenzielle) und kumulative (integrale) Verteilungsdaten und Diagramme (Histogramm/Kurve)
Bericht: exportierbar nach Word, Excel, BMP, TXT, PDF
Ein-Klick-Betrieb: Nassmodus automatisiert Wasseraufnahme, Entlüftung, Dispergieren, Test, Reinigung und Datenverarbeitung; Trockenmodus automatisiert Staubabsaugung, Luftzufuhr, Zuführung, Test und Datenverarbeitung
Benutzeroberfläche: Chinesisch und Englisch (weitere Sprachen auf Anfrage)
GMP: optional

Vorteile

• Integrierte Nass- und Trockendispersion mit Ein-Tasten-Umschaltung.
• Eingebaute Systeme mit SOP-gesteuerter Ein-Tasten-Bedienung.
• Intelligenter Automatikmodus für geführte Ein-Klick-Tests.
• Patentierter optischer Pfad und doppelter optischer Aufbau für erweiterten Bereich und höhere Genauigkeit.
• Ungebundene Free-Fitting-Technik für realistische Partikelverteilungsanalysen.

Patente & Schutzrechte (Auswahl)
Ausgewählte Patente: Optikbank-Design Nr. ZL 2014 2 0378380.8; 3D-Optikbank-Ausrichtung Nr. ZL 2013 2 0835882.4; Mie-Streuung Anwendung Nr. ZL 2013 2 0812021.4; trockenes Partikelanalysator versiegelte Probenschale Nr. ZL.2011 2 0267646.8; dualer orthogonaler Laserstrahl Nr. ZL 2007 2 0025702.0; Pulverdichtungs-Pumpendesign Nr. ZL 2007 2 0018648.7; Nasszirkulationsanlage Nr. ZL2010 2 0593526.2

Eigenschaften / Technische Daten

• Modell: Winner2308A
• Messbereich (Nass): 0,01–2000 µm
• Messbereich (Trocken): 0,1–2000 µm
• Kanalanzahl: 106
• Genauigkeit (CRM D50): Nass ≤0,5 %; Trocken ≤1,0 %
• Wiederholbarkeit (CRM D50): Nass ≤0,5 %; Trocken ≤1,0 %
• Nassdispersion: Ultraschall 40 kHz / 60 W; Rühren 0–3000 rpm; Umlauf 30 L/min
• Trockendispersion: patentierte Turbulenzdispersion; Druckluft 0–6 bar
• Lichtquellen: Roter Laser 639 nm (>3,0 mW); optional Grün 405 nm (>2,0 mW)
• Genauigkeit Optikbank: bis zu 0,2 µm
• Effektive Brennweite: 500 mm
• Laser-Sicherheitsklasse: 1
• Vollständige Prüfzeit: Nass <2 min; Trocken <1 min; Ergebnisintervall: 500 ms
• Abmessungen: 1040 × 440 × 540 mm
• Nettogewicht: 58 kg
• Probengefäßvolumen: 10 mL
• Exportformate: Word, Excel, BMP, TXT, PDF
