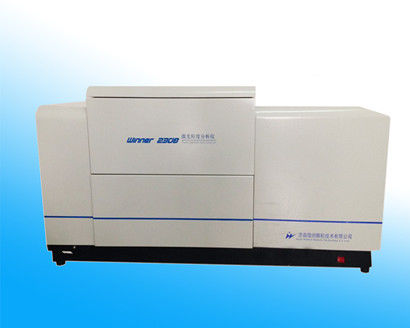

Laserbeugungs-Partikelgrößenmessgerät Winner2308B

Laserfür die Pharmaindustriefür Qualitätskontrolle

Produktübersicht
Der Winner2308B ist ein vollautomatischer Laser-Partikelgrößenanalysator für Nass- und Trockenmessungen auf Basis der Mie- und Fraunhofer-Streuung. Das Gerät integriert Nass- und Trockenmesswege mit Dual-Strahl- und Dual-Spektrum-Erkennung sowie seitlicher Streulichttechnik und liefert reproduzierbare Partikelgrößenverteilungen für F&E, Qualitätskontrolle und Labore in Pharmazie, Werkstoffen, Chemie, Umweltprüfung und Hochschulen.

Zusammenfassung
Messbereich (Banner): Nass 0,01–2000 µm; Trocken 0,1–2000 µm
Messbereich (Spezifikationen): Nass 0,01–1200 µm; Trocken 0,1–1200 µm

Hauptmerkmale
Schnelle Volltestzeiten (Nass: <2 min; Trocken: <1 min) und Intervallaktualisierungen bis 500 ms. Wahlweise vollautomatisch oder manuell. Integrierte Nass- und Trockendispersionsmodule mit Ultraschall- und mechanischer Rührung für Nassproben und patentierter Turbulenzdispergiertechnik für Pulver. Ein-Klick-Abläufe für Probenvorbereitung, Messung, Reinigung und Datenexport.

Vorteile

• Ein-Klick-Umschaltung zwischen Nass- und Trockenmodus; kombinierte Nass-/Trocken-Dispergierung in einem System.
• Integrierte Nassdispersion: Ultraschall 40 kHz/60 W (zeitlich einstellbar), Rühren 0–3000 rpm, Zirkulation 30 L/min, Probenbehälter 10 mL mit Füllstandssensor.
• Integrierte Trockendispersion: patentierte Turbulenzdispersion und Schockwellen-Scherung, einstellbare Zuführung, Druckluft 0–6 bar.
• Dual-Laser- und Dual-Spektrum-Optik mit konvergierendem Fourier-Transformations-Optikpfad zur Erweiterung des Messbereichs und Erhöhung der Empfindlichkeit.
• Freie Anpassungsmodelle zur realistischeren Darstellung der Partikelverteilung.

Anwendungen

• Charakterisierung von Pulvern, Suspensionen und Emulsionen: Chemie, magnetische Materialien, Pharmazie, Zement, Beschichtungen, Lebensmittel, Pestizide, Elektronik, Batteriematerialien, Papier, Metallurgie, Keramik, Baustoffe, Kosmetika, Schleifmittel, Metall- und Nichtmetallpulver, Calciumcarbonat, Talk, Kaolin, Aluminiumoxide, Seltene Erden, Hartmetall, Katalysatoren, Feuerfestmaterialien, Füllstoffe, Graphit, Pigmente etc.

Hauptspezifikationen
Allgemein
Modell: Winner2308B; Prinzip: Mie- & Fraunhofer-Streuung; Detektoranordnung: 84 logarithmisch verteilte Kanäle, Winkel 0,015°–145°; Betrieb: automatisch/manuell; Volltestzeit: Nass <2 min, Trocken <1 min; Intervall: 500 ms; Abmessungen: 1040 × 440 × 540 mm; Nettogewicht: 58 kg.

Messgrößen
Nass: 0,01–1200 µm (Seite nennt auch bis 2000 µm); Trocken: 0,1–1200 µm (Seite nennt auch bis 2000 µm); Kanäle: 84; Genauigkeit (CRM D50): Nass ≤0,5%, Trocken ≤1,0%; Wiederholbarkeit: Nass ≤0,5%, Trocken ≤1,0%.

Nassdispersion
Ultraschall: 40 kHz, 60 W (einstellbar); Rühren: 0–3000 rpm; Zirkulation: 30 L/min; Probenbehälter: 10 mL; Füllstandssensor vorhanden.

Trockendispersion
Patentierte Turbulenzdispersion und Schockwellen-Scherung; Einstellbare Zuführung; Dispersionsmedium: Druckluft 0–6 bar.

Optik
Lichtquelle: roter Halbleiterlaser λ=639 nm >3,0 mW; optional grün 405 nm >2,0 mW; Optikpfad: konvergierende Fourier-Transformations-Optik; Effektive Brennweite: 500 mm; Lasersicherheit: Klasse 1; Automatische Ausrichtung des optischen Gestells (Präzision bis 0,2 µm).

Software & Ausgaben
Analysemodelle: freie Verteilung, R-R, log-normal und statistische Fits; Chargenvergleich und statistische Auswertung; Anpassbare D-Werte (D1–D100), kumulative/integrierte und differenzielle Verteilungen; Export: Word, Excel, BMP, TXT, PDF; Schnittstellensprachen: Chinesisch und Englisch (weitere konfigurierbar); Optional GMP-konform.

Technische Daten

• Modell: Winner2308B
• Messprinzip: Mie- & Fraunhofer-Laserdifraktion
• Nassbereich: 0,01–1200 µm (Seite bis 2000 µm)
• Trockenbereich: 0,1–1200 µm (Seite bis 2000 µm)
• Kanäle: 84
• Detektorwinkel: 0,015°–145°
• Genauigkeit (CRM D50): Nass ≤0,5%, Trocken ≤1,0%
• Wiederholbarkeit (CRM D50): Nass ≤0,5%, Trocken ≤1,0%
• Nassdispersion: Ultraschall 40 kHz/60 W; Rühren 0–3000 rpm; Zirkulation 30 L/min; Probenbehälter 10 mL
• Trockendispersion: patentierte Turbulenz; Schockwellen-Scherung; Druckluft 0–6 bar
• Optik: 639 nm >3,0 mW; optional 405 nm >2,0 mW; effektive Brennweite 500 mm; Klasse 1
• Betrieb: automatisch oder manuell; Ein-Klick-Workflows
• Abmessungen: 1040 × 440 × 540 mm; Gewicht: 58 kg
• Software: Multi-Modell-Analyse, Chargenvergleich, anpassbare Berichte, Export Word/Excel/BMP/TXT/PDF
