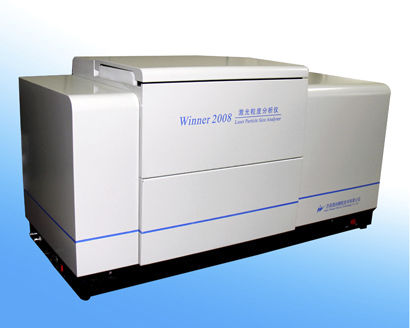

Optisches Partikelgrößenmessgerät Winner2008A

Laserbeugungfür Forschungszweckefür Qualitätskontrolle

Produktübersicht
Der Winner2008A ist ein vollautomatischer Laser-Partikelgrößenanalysator für Nassdispersion nach dem Mie-Streuprinzip. Er misst Partikelgrößen von 0,01 μm bis 2000 μm mit Dual-Beam-/Dual-Spektrum-Detektion und Seitwärtsstreulicht-Technologie zur Verbesserung von Präzision und Empfindlichkeit. Entwickelt für Forschungsinstitute, Universitätslabore, F&E-Zentren und Prüflabore.

Hauptspezifikationen (Zusammenfassung)
Modell: Winner2008A
Prinzip: Mie-Streuung
Detektoranordnung: logarithmisch gestaffeltes Array; Messwinkel 0,015°–145°
Betriebsarten: Vollautomatisch oder manuell
Vollständige Messzeit: <2 min; Intervall pro Ergebnis: 500 ms
Außenmaße: 1040 × 440 × 540 mm
Nettogewicht: 58 kg

Messbereich & Kanäle
Messbereich: 0,01–2000 μm
Anzahl Kanäle: 106
Messgenauigkeit (CRM D50): ≤0,5 %
Wiederholbarkeit (CRM D50): ≤0,5 %

Dispersionssystem
Integrierte Dispersionsmethoden: Ultraschall, mechanisches Rühren und Rohrkreislauf

• Ultraschall: 40 kHz, 60 W (Zeit einstellbar)
• Rühren: 0–3000 U/min (einstellbar)
• Zirkulation: Nennvolumenstrom 30 L/min; Leistung 70 W
• Wasserstandssensor (UK): verhindert Überlaufen und schützt das Gerät
• Probenbehälter Volumen: 10 mL

Optik & Laser
Lichtquelle: roter Halbleiterlaser λ = 639 nm, P > 3,0 mW; optional zuschaltbarer grüner Laser λ = 405 nm, P > 2,0 mW
Ausrichtung optischer Bank: vollautomatisch; Ausrichtungspräzision bis 0,2 μm
Optischer Aufbau: konvergenter Licht-Fourier-Transformationsweg
Effektive Brennweite: 500 mm
Laser-Sicherheit: Klasse 1

Softwarefunktionen & Datenausgabe
Unterstützte Analysemodelle: freie Verteilung, R-R-Verteilung, lognormale Verteilung sowie kategorie-basierte statistische Modelle.
Statistischer Vergleich: Vergleich mehrerer Testergebnisse nach Charge, vor/nach Behandlung oder nach Bearbeitungszeit.
Datenauswertung: intelligente statistische Analyse zur Ausgabe repräsentativer Ergebnisse.
Benutzerdefinierte Analyse: beliebige D-Werte zwischen D1 und D100, kumulative Prozentsätze größer/kleiner als eine Größe sowie kumulativer Prozentsatz für einen Größenbereich.
Ausgabe: charakteristische Partikelgrößen, differentielle Verteilungsdaten und Diagramme, kumulative Verteilungsdaten und Kurven.
Berichtsexport: Word, Excel, BMP, TXT, PDF.
Ein-Klick-Betrieb: automatischer Ablauf für Wasseraufnahme, Entlüftung, Dispergierung, Messung, Reinigung und Datenverarbeitung.
Benutzeroberfläche: Chinesisch und Englisch (weitere Sprachen möglich).
GMP: optional

Vorteile

• Ein-Knopf-Automatik reduziert Bedienerschritte und standardisiert Messungen.
• Voll integriertes Nass-/Trocken-Dispersionssystem, das mechanisches Rühren, Ultraschall und Rohrzirkulation kombiniert, um Re-Agglomeration zu vermeiden.
• Konvergenter Licht-Fourier-Transformationsoptikpfad zur Verbesserung der submikronen Auflösung.
• Automatische optische Ausrichtung mittels präzisem Hybridschrittmotor; Mikrobewegungsgenauigkeit bis 0,1 μm für stabile Messbedingungen.
• Doppelter optischer Pfad (Doppelspektrum und orthogonale Doppel-Laser) erweitert den Messbereich und sichert hohe Sensitivität und Auflösung.
• Freie Anpassungstechnik zur realistischen Abbildung von Partikelgrößenverteilungen ohne funktionale Beschränkung.

Messprinzip
Basierend auf dem Mie-Streuprinzip (optische Bank und Methode patentgeschützt).

Anwendungsbereiche
Anwendbare Materialien und Branchen: Zement, Keramik, Pharma, Emulsionen, Farben/Lacke, Farbstoffe, Textilien, Chemikalien, Katalysatoren, Bohrflüssigkeiten, Schleifmittel, Schmierstoffe, Lötmaterial, biologische Proben (Zellen/Mikroorganismen), Lebensmittelzusatzstoffe, Pestizide, Sprengstoffe, Graphit, lichtempfindliche Materialien, Kraftstoffe, Druckfarben, Metall- und Nichtmetallpulver, Calciumcarbonat, Kaolin, Kohle-Wasser-Schlämme und andere Pulver/Flüssigsysteme.

Patentierte Technologie
Enthält mehrere Patente für Optikdesign, 3D-Optikausrichtung, Anwendung der Mie-Streuung, versiegelte Probenküvette für Trockenanalyse, orthogonale Doppel-Laser-Anwendung, Pulverdispergierpumpen-Design und Nasszirkulationsinstallation.

Prüfbericht
Exportformate: Word, Excel, BMP, TXT, PDF zum Zweck der Analyse, Archivierung und Zitierung.

Technische Daten

• Modell: Winner2008A
• Messbereich: 0,01–2000 μm
• Prinzip: Mie-Streuung
• Detektoranordnung: logarithmisch gestaffeltes Array; Winkel 0,015°–145°
• Kanäle: 106
• Genauigkeitsfehler: ≤0,5 % (CRM D50)
• Wiederholbarkeitsfehler: ≤0,5 % (CRM D50)
• Ultraschall-Dispersion: 40 kHz, 60 W (zeitlich einstellbar)
• Rührgeschwindigkeit: 0–3000 U/min (einstellbar)
• Zirkulation: 30 L/min; 70 W
• Probenvolumen: 10 mL
• Lichtquelle: roter Laser 639 nm, P>3,0 mW; optional grüner 405 nm, P>2,0 mW
• Optischer Pfad: konvergenter Licht-Fourier-Transformationspfad; effektive Brennweite 500 mm
• Präzision der optischen Ausrichtung: bis zu 0,2 μm (automatisch)
• Lasersicherheitsklasse: Klasse 1
• Betriebsarten: vollautomatisch oder manuell
• Vollständige Messzeit: <2 Minuten; Intervall 500 ms
• Abmessungen: 1040 × 440 × 540 mm
• Gewicht netto: 58 kg
• Software: mehrere Analysemodelle, anpassbare D-Werte (D1–D100), statistischer Vergleich, Ein-Klick-Automatik
• Berichtsexport: Word, Excel, BMP, TXT, PDF
