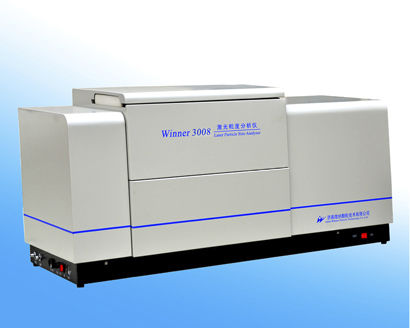

Laser-Partikelgrößenmessgerät Winner3008B

LaserbeugungoptischLaserbeugung

Produktübersicht
Der Winner3008B ist ein Laser-Partikelgrößenanalysator mit integrierter Trockendispersions-Einheit und bietet manuelle sowie vollautomatische Betriebsarten. Er arbeitet nach dem Mie-Streuungsprinzip mit einem konvergenten Fourier-Transformations-Optikpfad, leistungsfähigen Laserquellen und hochempfindlichen Ring-Photoelektrik-Detektoren für reproduzierbare Ergebnisse. Proben werden mit Druckluft über ein turbulentes Dispersionsverfahren, einen hochpräzisen Zuführer, eine patentierte Pulverzerstäuberpumpe und eine ölfreie, geräuscharme Gasquelle vollständig trocken dispergiert. Messbereich: 0,1–1200 µm.

Anwendungen

• Zement und Baustoffe
• Keramik
• Pharmazeutische Pulver
• Farben und Pigmente
• Füllstoffe und Additive
• Chemikalien und Katalysatoren
• Löt- und metallurgische Pulver
• Staub und Prozessadditive
• Pestizid- und Sprengstoffpulver
• Graphit und lichtempfindliche Materialien
• Brennstoff-, Metall- und Nichtmetallpulver
• Calciumcarbonat, Kaolin
• Lebensmittelpulver wie Kaffee
• Traditionelle chinesische Medizin und magnetische Materialien (geeignet für Materialien, die in Flüssigkeit reagieren oder sich verändern)

Vorteile

• Flexible Bedienung: manuell oder vollautomatisch für Labor und Produktion.
• Effiziente Trockendispersion: patentierte Turbulenz-Technologie und Schock-Scher-Wirkung für gründliche Partikeltrennung; verschleißfeste Keramik erhöht die Lebensdauer.
• Automatische optische Ausrichtung: präziser hybrider Schrittmotor ermöglicht mikron-genaue Justage des Lichtwegs.
• Optimierter optischer Pfad: konvergente Licht-Fourier-Transform-Optik mit Haupt- und großwinkeligem Hilfsdetektor zur Erfassung der Streuung über den Messbereich.
• Umfangreiche Ergebnisse: Partikelgrößenverteilung, kumulative Kurven und Kennwerte (D10, D50, D90); benutzerdefinierte Analyse D0–D100.
• Verlässlicher Inversionsalgorithmus: schnelle Datenerfassung und unbegrenzte freie Anpassungsinversion mit intelligenter Statistik für reproduzierbare Ergebnisse.

Software & Funktionen

• Analysemodelle: freie Verteilung, R-R-Verteilung, log-normal und statistische Modelle.
• Statistischer Vergleich: Vergleich mehrerer Testergebnisse (Chargen, Vorher/Nachher, Zeitreihen) zur Steuerung von Qualität und Kosten.
• Datenverarbeitung: intelligente statistische Auswertung für repräsentative Ergebnisse.
• Benutzerdefinierte Analyse: beliebigen Kennwert zwischen D1 und D100 definieren sowie kumulative Prozentsätze für Größen oder Bereiche.
• Ausgabeformate: differentielle und kumulative Daten und Diagramme; Export nach Word, Excel, BMP, TXT und PDF.
• Ein-Klick-Betrieb: automatische Sequenz für Staubabsaugung, Luftversorgung, Zuführung, Messung und Verarbeitung.
• Benutzeroberfläche: Chinesisch und Englisch (weitere Sprachen auf Anfrage).
• GMP: optional.

Technische Daten

• Modellbezeichnung: Winner3008B
• Prinzip: Mie-Streuung
• Detektor-Anordnung: logarithmisch gestaffeltes Array, Messwinkel 0,015°–145°
• Betriebsart: vollautomatisch / manuelle Steuerung
• Vollständige Messzeit: < 1 min; Intervall pro Ergebnis: 500 ms
• Außenmaße: 1040 mm × 440 mm × 540 mm
• Netto-Gewicht: 58 kg
• Messbereich: 0,1–1200 µm
• Anzahl Kanäle: 84
• Genauigkeitsfehler: ≤ 1,0 % (CRM D50)
• Wiederholbarkeitsfehler: ≤ 1,0 % (CRM D50)
• Dispersion: patentierte Trocken-Turbulenz-Technologie; Schock-Scher-Technik
• Zuführgeschwindigkeit: einstellbar (Drehknopf)
• Dispersionsmedium: Druckluft; Druck 0–6 bar
• Lichtquelle: leistungsfähiger roter Halbleiterlaser (λ = 639 nm), P > 3,0 mW; optional grüner Hilfslaser (λ = 405 nm), P > 2,0 mW
• Optische Bankausrichtung: vollautomatisch; Präzision bis 0,2 µm
• Optischer Pfad: konvergente Licht-Fourier-Transform
• Effektive Brennweite: 500 mm
• Laser-Sicherheit: Klasse 1
• Analyseverfahren: freie Verteilung, R-R, log-normal, statistische Modelle
• Prüfbericht: exportierbar nach Word, Excel, BMP, TXT und PDF
