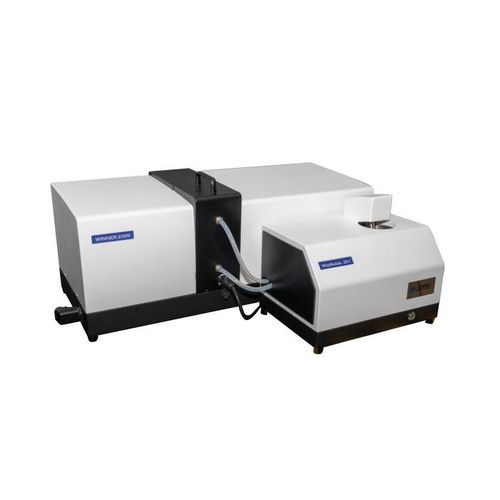

Laser-Partikelgrößenmessgerät Winner2309A WinModule-201

Laserbeugungoptischfür Forschungszwecke

Produktübersicht
Der Winner2309A WinModule-201 ist ein intelligenter, vollautomatischer Nass-Dispersions-Laser-Partikelgrößenanalysator, der die Prinzipien der Mie-Streuung und der Fraunhofer-Beugung kombiniert. Das System integriert eine hochempfindliche photoelektrische Sonde und einen importierten Canon-Objektiv-Optikweg für genaue und reproduzierbare Partikelgrößenverteilungen. Entwickelt für industrielle Produktions-Kontrolle, Forschungsinstitute, Universitätslabore, Unternehmens-F&E-Zentren und Prüfinstitutionen.

Hauptmerkmale

• Messbereich: 0,01–3500 µm.
• Kombination aus Mie-Streuung und Fraunhofer-Beugung für einen weiten Messbereich mit hoher Präzision.
• Vollautomatisches Nass-Dispersionssystem mit Ein-Klick-SOP (automatische Wasserzufuhr, Entlüftung, Dispergieren, Prüfen, Reinigen und Datenverarbeitung).
• Hochempfindliche photoelektrische Sonde und importierte Canon-Optik für verbesserte Genauigkeit und Reproduzierbarkeit.
• Automatische Ausrichtung des optischen Tisches (mikronstufige Schrittkontrolle) und patentiertes inverses Fourier-Design (gefalteter optischer Pfad) zur Erweiterung des Winkelbereichs und der Auflösung.
• Mehrere Dispersionsmethoden: Ultraschall, mechanisches Rühren und integrierte Zirkulationsdispersion mit koordinierter Ultraschall-/Zirkulationssteuerung.
• Schnelle Messzeit: bis zu 10 Sekunden; Datenerfassung bis 10 kHz.
• Laser-Sicherheit Klasse 1; Dual-Laser-Design (Hauptlaser 639 nm und Hilfslaser 405 nm).

Anwendungen

• Zement
• Keramik
• Pharmazeutika und medizinische Pulver
• Emulsionen, Lacke, Farbstoffe, Ausrüstung
• Chemikalien und Katalysatoren
• Bohrflüssigkeiten und Schleifmittel
• Schmierstoffe, Lotpasten, zell-/keimbezogene Pulver
• Lebensmittel, Zusatzstoffe, Pestizide, Sprengstoffe
• Graphit, lichtempfindliche Materialien, Brennstoffe, Druckfarben
• Metallische und nicht-metallische Pulver
• Calciumcarbonat, Kaolin, Kohlenstaub-Wasser-Suspensionen und andere Pulverstoffe

Hauptspezifikationen — Allgemein
Modellname: Winner2309A WinModule-201
Prinzip: Mie- und Fraunhofer-Streuung
Messdauer: Bis zu 10 Sekunden
Brechungsindex: Großer Bereich; benutzerdefinierter Brechungsindex möglich
Abtastfrequenz: Bis zu 10 kHz
Außenmaße: Hauptgerät: 870×340×380 mm; Nassmodul: 415×280×335 mm
Netto-Gewicht: Hauptgerät: 32 kg; Nassmodul: 15 kg
Betriebsmodus: SOP vollautomatisch

Hauptspezifikationen — Messgröße
Messbereich: 0,01–3500 µm
Probeneinführung: WinModule-201
Anzahl der Kanäle: 116 Kanäle
Genauigkeitsfehler: ≤0,5 % (CRM D50)
Wiederholbarkeitsfehler: ≤0,5 % (CRM D50)
Dispersion: Ultraschall: f = 40 kHz, P = 60 W (Zeit einstellbar); Rühren: 0–3000 U/min (einstellbar); Zirkulation: Durchfluss 1–8 L/min, Leistung 120 W; Nassmethoden: Ultraschall, mechanisches Rühren und integrierte Zirkulation
Probebecher Volumen: 600 ml

Hauptspezifikationen — Optik
Lichtquelle: Hauptlaser λ = 639 nm, P > 2 mW; Hilfslaser λ = 405 nm, P > 2 mW
Optische Ausrichtung: Automatische Ausrichtung
Optischer Pfad: Inverse Fourier (gefalteter optischer Pfad)
Lasersicherheit: Klasse 1

Hauptspezifikationen — Softwarefunktionen
Analysemuster: Freie Verteilung, R-R-Verteilung, log-normal und statistische Modelle nach Kategorie
Statistischer Vergleich: Vergleich mehrerer Messergebnisse zwischen Chargen oder vor/nach Prozessen
Datenverarbeitung: Intelligente statistische Verarbeitung zur Ausgabe repräsentativer Testergebnisse
Benutzerdefinierte Analyse: Ausgabe beliebiger charakteristischer Partikelgrößen zwischen D1 und D100; kumulative Prozentsätze größer/kleiner oder in einem Bereich
Ausgabe: Intervall- (differentiell) und kumulative (integral) Partikelgrößenverteilungsdaten und -grafiken (Histogramme/Kurven); typische Partikelgrößenwerte
Testbericht: Exportformate Word, Excel, BMP, TXT, PDF
Ein-Klick-Betrieb: Automatikmodus führt Wasseraufnahme, Entlüftung, Dispersion, Test, Reinigung und Datenverarbeitung per Knopfdruck aus
Sprache: Chinesisch und Englisch Oberfläche (weitere Sprachen auf Anfrage möglich)
GMP: Optional

Vorteile

• Automatisches optisches Ausrichtungssystem mit präzisen hybriden Schrittmotoren für mikron-genaue Positionierung und stabile Messungen.
• Hochstabile Zirkulationsdispergierung verhindert Sedimentation und Agglomeration; koordinierte Steuerung von Ultraschall und Zirkulation.
• Modulares Trocken-/Nass-Design verkürzt die Zirkulationsleitungen, verhindert Niederschlag großer Partikel, vereinfacht die Reinigung und reduziert Wartungskosten.
• Fortschrittliche Software mit uneingeschränkter Freiform-Anpassung für multimodale Partikelgruppen und hohe Auflösung unter 2 µm (12 Partikelgrößenklassen).
• Patentierter optischer Pfad (inverse Fourier gefaltet) mit Prüfwinkelbereich 0,015–145°, erweiterter Messbereich und Auflösung sowie staubdichter Versiegelung des optischen Pfads.

Technische Daten

• Modell: Winner2309A WinModule-201
• Messbereich: 0,01–3500 µm
• Prinzipien: Mie-Streuung und Fraunhofer-Beugung
• Kanäle: 116
• Genauigkeit / Wiederholbarkeit: ≤0,5 % (CRM D50)
• Messzeit: bis zu 10 Sekunden
• Datenerfassung: bis zu 10 kHz
• Dispersion: Ultraschall (40 kHz, 60 W einstellbar), mechanisches Rühren (0–3000 U/min), integrierte Zirkulationsdispersion (1–8 L/min, 120 W)
• Probebecher Volumen: 600 ml
• Lichtquellen: Hauptlaser 639 nm & Hilfslaser 405 nm (jeweils P > 2 mW)
• Optischer Pfad: Inverse Fourier (gefaltet), automatische optische Ausrichtung
• Laserklasse: Klasse 1
• Abmessungen: Hauptgerät 870×340×380 mm; Nassmodul 415×280×335 mm
• Gewicht: Hauptgerät 32 kg; Nassmodul 15 kg
• Betrieb: SOP vollautomatisch; Ein-Klick-Vollbetrieb
• Schnittstellen/Sprachen: Chinesisch und Englisch (weitere Sprachen verfügbar)
• Berichtsexport: Word, Excel, BMP, TXT, PDF
