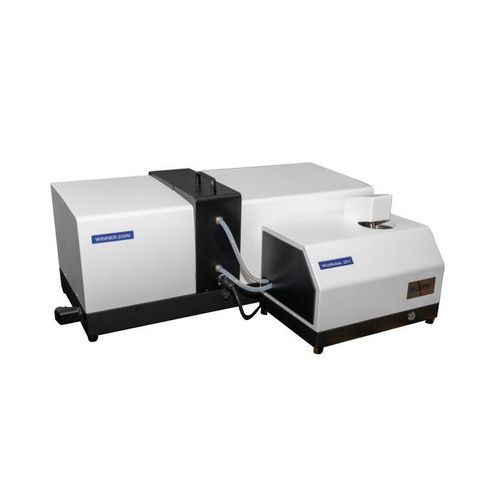

Laser-Partikelgrößenmessgerät Winner2309B WinModule-201

LaserbeugungLaserbeugungLabor

Produktübersicht
Der Winner2309B WinModule-201 ist ein intelligenter, vollautomatischer nassdispergierender Laser-Partikelgrößenanalysator, der auf den Prinzipien der Mie- und Fraunhofer-Streuung basiert. Ein hochempfindliches photoelektrisches Detektionssystem, ein hochauflösender optischer Aufbau mit importierter Canon-Linse und automatische Ausrichtung sorgen für hohe Genauigkeit und Wiederholbarkeit der Partikelgrößenverteilung. Geeignet für Forschungsinstitute, Universitätslabore, F&E-Zentren und Qualitätskontrolllabore.

Hauptspezifikationen
Modell: Winner2309B WinModule-201
Prinzip: Mie- und Fraunhofer-Streuung
Messzeit: Schnellste 10 Sekunden
Brechungsindex: Nutzerdefinierbar, großer Bereich
Abtastrate: Bis zu 10 kHz
Abmessungen: Hauptgerät 870×340×380 mm; Nassmodul 415×280×335 mm
Nettogewicht: Hauptgerät 32 kg; Nassmodul 15 kg
Betriebsart: SOP vollautomatisch, Ein-Knopf-Betrieb

Messbereich
Messbereich: 0,01–2800 μm
Probeneinführung: WinModule-201
Anzahl Kanäle: 108
Genauigkeitsfehler: ≤0,5 % (CRM D50)
Wiederholfehler: ≤0,5 % (CRM D50)
Dispersionsmethoden: Ultraschall (40 kHz, 60 W, zeitlich einstellbar); mechanisches Rühren (0–3000 U/min); Zirkulation (1–8 L/min, Pumpe 120 W). Das Nassmodul integriert Ultraschall, mechanisches Rühren und Zirkulationsdispersion.
Probentankvolumen: 600 ml

Optik
Lichtquellen: Hauptlaser 639 nm (>2 mW); Hilfslaser 405 nm (>2 mW)
Ausrichtung des optischen Aufbaus: Automatisch
Optischer Weg: Inverse Fourier (gefalteter optischer Weg)
Lasersicherheit: Klasse 1

Softwarefunktionen
Analysemodi: Freie Verteilung, R-R-Verteilung, log-normal und statistische Modelle nach Kategorie
Statistischer Vergleich: Mehrfachergebnisvergleich für Chargen, Vorher/Nachher-Prozesse oder Zeitreihen
Datenverarbeitung: Intelligente statistische Auswertung zur Ausgabe repräsentativer Ergebnisse
Benutzerdefinierte Ausgaben: Beliebige Kennwerte D1–D100, kumulative Anteile größer/kleiner als eine Größe, kumulativer Anteil innerhalb eines Bereichs
Ausgaben: Typische Partikelgrößenwerte, differentielle und kumulative Verteilungsdaten und Diagramme
Berichte: Export in Word, Excel, BMP, TXT und PDF
Ein-Knopf-Betrieb: Automatische Wasseraufnahme, Entlüftung, Dispersion, Messung, Reinigung und Datenverarbeitung
Benutzeroberfläche: Chinesisch und Englisch (weitere Sprachen auf Anfrage)
GMP: Optional

Vorteile

• Automatische optische Pfadausrichtung mit präzisem Hybrid-Schrittmotor für mikrometergenaue Positionierung.
• Hochstabiler Zirkulations-Dispersionskreislauf verhindert Sedimentation und Agglomeration durch koordinierten Ultraschall- und Zirkulationsbetrieb.
• Modulares Wet/Dry-Design und verkürzte Kreislaufleitungen reduzieren Ablagerungen großer Partikel und Wartungsaufwand.
• Software mit freier Fit-Technologie zur automatischen Analyse multimodaler Partikelgruppen; hohe Auflösung unter 2 μm in 12 Größenklassen.
• Patentiertes inverses Fourier-Design (gefalteter optischer Weg) mit Messwinkelbereich 0,015–145° und staubdichtem, dichtem Optikgehäuse.

Anwendungen

• Zement
• Keramik
• Pharma
• Emulsionen
• Beschichtungen/Dope
• Farbstoffe
• Textilimprägnierung
• Chemikalien
• Katalysatoren
• Bohrflüssigkeiten
• Abrasive
• Schmierstoffe
• Lötmaterialien
• Celluloseprodukte
• Biomaterialien
• Nahrungsmittel
• Additive
• Pestizide
• Sprengstoffe
• Graphit
• Fotosensitive Materialien
• Kraftstoff
• Tinten
• Metallpulver
• Nichtmetallische Pulver
• Calciumcarbonat
• Kaolin
• Kohle-Wasser-Slurry und andere Pulver

Technische Daten

• Modell: Winner2309B WinModule-201
• Messbereich: 0,01–2800 μm
• Prinzip: Mie- und Fraunhofer-Streuung
• Messzeit: Schnellste 10 Sekunden
• Abtastrate: Bis zu 10 kHz
• Kanäle: 108
• Genauigkeitsfehler: ≤0,5 % (CRM D50)
• Wiederholfehler: ≤0,5 % (CRM D50)
• Dispersion: Ultraschall (40 kHz, 60 W), mechanisches Rühren (0–3000 U/min), Zirkulation (1–8 L/min, 120 W)
• Probentank: 600 ml
• Abmessungen: Hauptgerät 870×340×380 mm; Nassmodul 415×280×335 mm
• Nettogewicht: Hauptgerät 32 kg; Nassmodul 15 kg
• Lichtquellen: 639 nm (>2 mW) und 405 nm (>2 mW)
• Optischer Weg: Inverse Fourier (gefaltet); automatische Ausrichtung
• Lasersicherheit: Klasse 1
• Betrieb: SOP vollautomatisch; Ein-Knopf-Betrieb
• Software: Multimodale Analyse, individuelle D1–D100-Ausgaben, Exporte (Word, Excel, BMP, TXT, PDF)
• Benutzeroberfläche: Chinesisch und Englisch (weitere auf Anfrage)
• GMP: Optional
