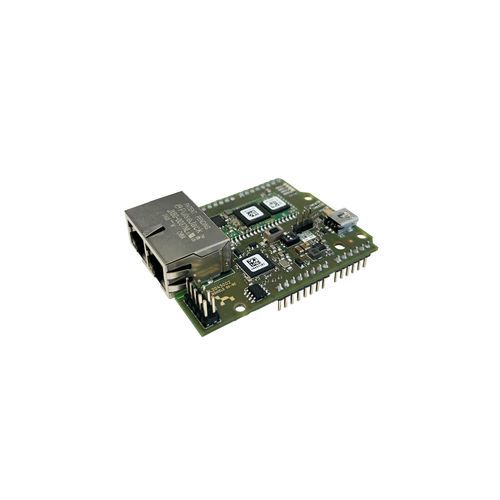

Auswertungsplatine NSHIELD 90-RE

Produktübersicht
NSHIELD 90-RE ist ein auf dem netX 90 SoC basierendes Evaluierungsboard (Nachfolger des NSHIELD 52-RE), das für die Entwicklung und Bewertung multiprotokollfähiger Real-Time-Ethernet-Kommunikation entwickelt wurde. Als Companion-Chip für STM32-Mikrocontroller ausgelegt, ist es mit STM32 Nucleo-64 und Nucleo-144 Entwicklungsboards über Arduino-Uno-kompatible Host-Interface-Anschlüsse kompatibel.

Highlights

• Eine Hardware-Plattform für industrielle Real-Time-Ethernet-Systeme
• netX 90 Protokoll-Stack-Firmware als kostenloser Download zur Evaluierung
• Unterstützt STM-NUCLEO-64 und STM-NUCLEO-144
• Quick-Start-Guide für einfache Einrichtung von Hardware und Software

Funktionalität
Ermöglicht mikrocontrollerbasierenden Anwendungen die Anbindung an mehrere industrielle Real-Time-Ethernet-Netzwerke, während der Protokoll-Stack unabhängig auf dem netX 90 SoC läuft und dadurch Host-CPU- und Speicherbedarf minimiert. Der netX 90 fungiert als Kommunikations-Coprozessor mit Multiprotokoll-Unterstützung und niedrigen Latenzen.

Unterstützte Protokolle

• CC-Link IE Field Basic (Slave)
• Sercos (Slave)
• PROFINET IO-Device
• EtherNet/IP (Adapter)
• EtherCAT (Slave)
• DeviceNet (Slave)
• CANopen (Slave)
• Open Modbus/TCP
• POWERLINK (Controlled Node)
• PROFIBUS DP (Slave)

Technische Daten / Spezifikationen

• Produktname: NSHIELD 90-RE
• Artikelnummer: 7836.000
• Funktion: Real-Time-Ethernet-Erweiterungs-/Evaluierungsboard für STM32 Nucleo Host-Geräte
• Kommunikations-Controller: netX 90
• RAM: 8 MByte SDRAM
• Flash: 8 MByte serieller Flash-Speicher
• Host-Schnittstelle: Serielles Dual-Port-Memory via SPI
• Host-Systeme: STM32 Nucleo-64 und Nucleo-144
• Anschlüsse: ARDUINO® Uno V3-kompatible Stiftleisten (1 x 6-polig, 2 x 8-polig, 1 x 10-polig)
• Ethernet: 100 MBit/s (unterstützt 10 MBit/s), 100BASE-TX, 10BASE-T
• Galvanische Trennung Ethernet: isoliert; Isolationsspannung: 1000 VDC
• Ethernet-Anschluss: 2 × RJ45 mit Real-Time-Ethernet-Switch für Linien- und Ringtopologien
• Fieldbus-Aufbau: NXHX-DP, NXHX-CO, NXHX-DN (Steckverbinder für NXHX-Feldbus-Adaptermodule)
• Diagnoseschnittstelle: USB-zu-UART Firmware-Download via Onboard Mini-B USB (virtueller COM-Port); USB-zu-JTAG Debugging
• Testzugangspunkt: Nadeladapter JTAG TAP
• Anzeigeelemente (LEDs): SYS (Systemstatus gelb/grün); COM0/COM1 (Kommunikationsstatus rot/grün); ACT0/ACT1 (Ethernet-Aktivität gelb); LINK0/LINK1 (Ethernet-Link grün); MMIO0..MMIO7 benutzerdefinierbare LEDs (MMIO-Konnektivität via Host-Interface X6)
• Versorgung: 5 V DC; Stromaufnahme: 300 mA bei 5 V (typisch); Einspeisung via Mini-B USB oder Arduino Host-Interface-Anschluss X5
• Betriebstemperatur (Laborbedingungen): 0 °C … +30 °C
• Abmessungen (L × B × H): 70,2 mm × 53,4 mm × 23,6 mm
• Montage/Installation: Plug-on Modul, Montage via Arduino Stiftleisten
• Bedienelemente: Reset-Taste; Auswahl Boot-Modus; Auswahl Versorgung
• Konfiguration / Entwicklung: Anwendung via API, Communication Studio
