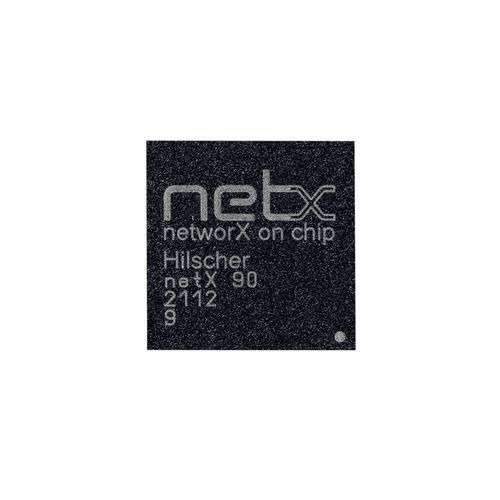

System-on-Chip / SoC netX 90

programmierbares Mono-Chip-System

Produktbeschreibung
Der netX 90 ist ein kompakter Multiprotokoll‑SoC von Hilscher, entwickelt für industrielle Kommunikation und IIoT‑Anwendungen. Er integriert einen Cortex‑M4 Applikationsprozessor und einen Hilscher xPIC Kommunikationskern und bietet eine Dual‑System‑Architektur für Echtzeit‑Protokollstacks und Host‑Applikationen.

Highlights

• Kleinster Multiprotokoll‑SoC mit zusätzlichem Cortex‑M4 Applikationsprozessor
• Integrierte Security‑Funktionen für sichere Feld‑ und Cloud‑Konnektivität
• Unterstützt Industrial Ethernet, Feldbusse und IIoT‑Standards über ladbare Firmware (LFW)
• Energieeffizientes Design geeignet für kleine Formfaktoren

Unterstützte Protokolle

• CC‑Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

Technische Daten (Kernangaben)

• CPU: Cortex‑M4 Applikation 100 MHz (MPU, FPU) + Hilscher xPIC 32‑bit 100 MHz (2×8 KB TCM)
• Speicher: SRAM (ECC) 576 KB; Flash (ECC) 1024 KB; Mask ROM 96 KB
• Netzwerk: xC Subsystem 2 Kanäle; IEEE 1588 SysTime; Ethernet MAC 10/100 Mbps (MII); Fast Ethernet Dual‑Port PHY
• Peripherie: UART, SPI/QSPI, I2C, CAN, IO‑Link V1.1 Controller, PWM, ADC SAR
• Host‑Schnittstellen: Parallel DPM 8/16‑Bit; Seriell SPM 2× SPI/QSPI; MAC (MII)
• Sicherheit: Crypto Core (SSL/TLS Beschleuniger) RSA‑4096, ECC‑512, AES‑256, SHA‑512; Secure Boot; AHB‑Firewall
• Betrieb: 3,3 V Versorgung; -40 °C bis +85 °C
• Gehäuse: 144‑Pin BGA, 10×10 mm, Ball‑Pitch 0,8 mm
