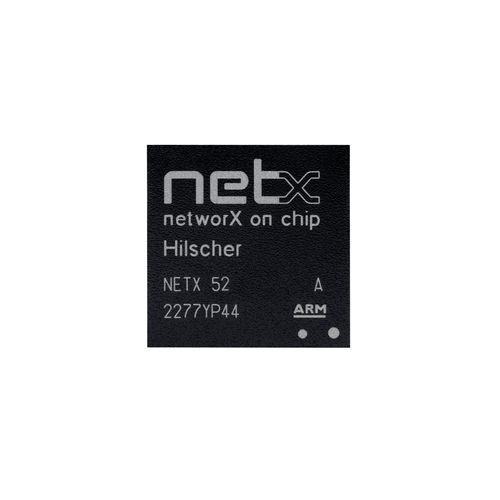

Multiprotokoll-Netzwerkcontroller netX 52

kompaktOPC UA Server2 Ports

Überblick
Der netX 52 ist ein kompakter, kostenoptimierter Netzwerk-Controller für Real-Time-Ethernet- und Feldbus-Slave-Anwendungen. Er basiert auf der weiterentwickelten netX 50 Architektur, bietet erhöhten internen Speicher und zusätzliche Funktionseinheiten und verwendet das gleiche Silizium wie netX 51, jedoch ohne externen Speicherbus.

Funktionale Beschreibung
Mit mehr als 670 KByte internem Speicher (erweiterbar durch kleinen QSPI-Flash) ermöglicht der netX 52 sehr kompakte Lösungen und eine gesteigerte Performance gegenüber netX 50. Eine zweite RISC-CPU (xPIC) arbeitet parallel zur ARM-Einheit und übernimmt zeitkritische I/O-Aufgaben, wodurch die Anforderungen an die ARM-Software reduziert werden. Zwei Kommunikationskanäle unterstützen Real-Time-Ethernet mit PHY oder Feldbus; eine dritte Ethernet-Schnittstelle (MII) dient der Diagnose/Konfiguration per PC oder dem Anschluss an eine Host-CPU; netX kann auf dieser Schnittstelle als PHY agieren. Optional ist ein CAN-Controller zur Anbindung von CAN-Netzen verfügbar.

Highlights

• Kompakter Netzwerk-Controller für Feldbus- und Real-Time-Ethernet-Slaves
• Zwei Real-Time-Ethernet-Kommunikationskanäle mit PHY- oder Feldbus-Optionen
• Erweiterte Protokollunterstützung, u. a. PROFINET V2.3 (Dynamic Frame Packing) und IO-Link V1.1
• Zweite RISC-CPU für zeitkritische E/A-Aufgaben
• Schnelle SPI-Host-Schnittstelle mit Lese-/Schreibfunktionen

Unterstützte Protokolle

• CC-Link IE Field Basic Slave
• OPC UA Server
• SmartWire-DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
NETX 52 | 2232.001 | Netzwerk-Controller für Feldbus- und Real-Time-Ethernet-Slave

Technische Daten

• Architektur: abgeleitet von der netX 50 Kommunikationsarchitektur; hardwarekompatibel mit netX 50 und netX 51
• Silizium: gleicher Siliziumaufbau wie netX 51; kein externer Speicherbus für ein kleineres, kostenoptimiertes Gehäuse
• Interner Speicher: >670 KByte (mit kleinem QSPI-Flash für kompakte Lösungen)
• Performance: Speicher und Architektur ermöglichen höhere Leistung gegenüber netX 50
• CPUs: ARM-Kern plus sekundäre RISC-CPU (xPIC) für zeitkritische Aufgaben
• Schnittstellen: zwei Real-Time-Ethernet-Kanäle mit PHY oder Feldbus; dritte Ethernet-Schnittstelle (MII) für Diagnose/Host-Anschluss
• Host-Schnittstelle: schnelle SPI-Host-Schnittstelle mit Lese-/Schreibfunktionen
• Protokollunterstützung: PROFINET V2.3 (Dynamic Frame Packing), IO-Link V1.1 und viele weitere Protokolle
• PHYs: moderne PHYs für reduzierte Durchlaufzeiten und erweiterte Diagnose
• Typische Anwendungen: IO-Link Master Gateways, modulare/kompakte Slaves, Real-Time-Ethernet-Controller
• Artikelnummer: 2232.001
