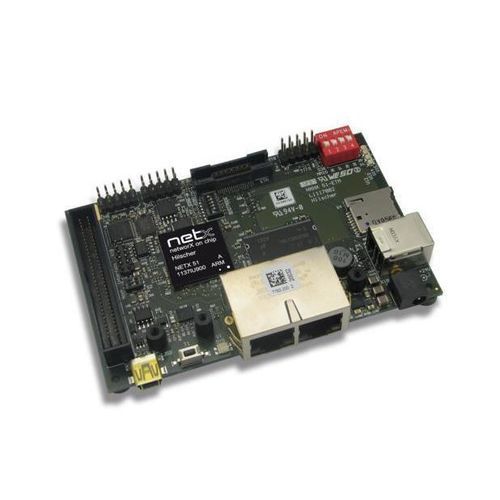

Auswertungsplatine NXHX 51-ETM

Produkttyp
Entwicklungs-Board zur Evaluierung und Integration von Hardware/Software auf netX-Basis (Artikelnummer 7763.200).

Übersicht
Der netX Netzwerkcontroller mit 32-Bit-ARM-Core bietet hohe Rechenleistung und umfangreiche Peripheriefunktionen für Single-Chip-Lösungen in preissensitiven Applikationen. Netzwerkprotokoll-Stacks und die Anwenderapplikation teilen sich die netX-Ressourcen und laufen in einem Real-Time-Betriebssystem.

Entwicklung und Evaluierung
Das netX Software-Entwicklungsboard ist die einfachste und kostengünstigste Möglichkeit, das Gesamtsystem zu evaluieren. Das Board enthält universelle Hardware, ein integriertes Debug-Interface und wird mit der HiTOP-Entwicklungsumgebung von Hitex geliefert. Sie können Ihre Applikation auf das Board laden und ausführen, die Hilscher-Protokollstacks verwenden und diese z. B. mit dem lizenzfreien Real-Time-Kernel rcX kombinieren. HiTOP enthält einen integrierten GNU-Compiler und bietet eine vollständige Entwicklungs- und Debug-Umgebung. Der vollständige Schaltplan (ohne Debug-Interface) wird als Grundlage für die Hardwareentwicklung bereitgestellt. Über das JTAG-Interface des Boards lässt sich ein externer Debugger (z. B. Hitex Tantino) anschließen, um mit derselben Benutzeroberfläche und Funktionalität zu entwickeln und zu testen.

Highlights

• Evaluierungs-/Entwicklungssystem mit umfangreichen Peripheriefunktionen
• Integriertes Debug-Interface auf dem Board
• Ein Board für die Evaluierung mehrerer industrieller Netzwerke
• Kosteneffiziente, vollständige Evaluierungsplattform

Unterstützte Protokolle

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Bestellinformationen (Auszug)
Produktname | Artikelnummer | Kurzbeschreibung
NXHX 51-ETM | 7763.200 | Entwicklungs-Board

Technische Daten / Spezifikationen

• Produktname: NXHX 51-ETM
• Controller: netX mit 32-Bit-ARM-Core
• RTOS: netX RTOS für gleichzeitige Ausführung von Protokollen und Anwendung
• Peripherie: umfangreiche Peripheriefunktionen für Single-Chip-Lösungen
• Debug: integriertes Debug-Interface; JTAG-Schnittstelle für externe Debugger
• Entwicklungsumgebung: HiTOP (inkl. GNU-Compiler) von Hitex
• Kompatibilität Real-Time-Kernel: kombinierbar mit dem lizenzfreien rcX
• Dokumentation: vollständiger Stromlaufplan (ohne Debug-Interface) als Basis für Hardware-Entwicklung
• Artikelnummer: 7763.200
• Lifecycle-Status: Active / Mature
• Hauptanwendung: Hardware- und Software-Evaluierungsplattform für netX-basierte Multiprotokoll-Kommunikation
• Unterstützte Netzwerkrollen: Unterstützung von Master/Slave/Adapter-Rollen in mehreren Industrieprotokollen (siehe Protokollliste)
