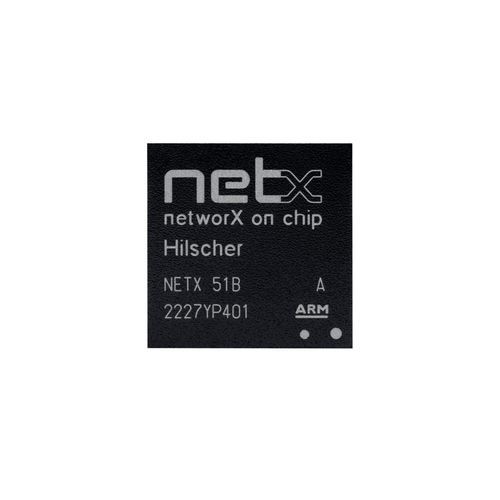

Multifunktions-Netzwerkcontroller netX 51

MultiprotokollkompaktOPC UA Server

Produktübersicht
Der netX 51 ist ein Netzwerk‑Controller für Feldbus‑Slaves und Real‑Time‑Ethernet‑Slaves mit integriertem Memory‑Controller. Er bietet zwei Real‑Time‑Ethernet‑Kommunikationskanäle (PHY oder Feldbus), eine schnelle SPI‑Hostschnittstelle und eine zweite RISC‑CPU (xPIC) für zeitkritische I/O‑Aufgaben. Erweiterte Kommunikationsfunktionen wie PROFINET V2.3 Dynamic Frame Packing und IO‑Link V1.1 werden unterstützt.

Highlights

• Flexibler High‑End‑Netzwerk‑Controller mit Host‑Schnittstelle oder Stand‑Alone‑Lösung für digitale E/A
• Zwei Kommunikationskanäle für Real‑Time‑Ethernet mit PHY oder Feldbus
• Unterstützung erweiterter Kommunikationsfunktionen (z. B. PROFINET V2.3 - Dynamic Frame Packing; IO‑Link V1.1)
• Zweite RISC‑CPU (xPIC) für zeitkritische E/A‑Aufgaben zur Entlastung der ARM
• Schnelle SPI‑Hostschnittstelle mit Lese/Schreib‑Funktion

Detaillierte Beschreibung
Die netX 51/52 Familie basiert auf der weiterentwickelten netX 50 Kommunikationsarchitektur und bietet deutlich mehr internen Speicher sowie zusätzliche Funktionseinheiten. Die Hardware ist kompatibel zu netX 50. Der netX 52 verwendet das gleiche Silizium, jedoch ohne externen Speicherbus, was ein kleineres, kostenoptimiertes Gehäuse für modulare oder kompakte Slaves oder als Real‑Time‑Ethernet‑Controller für eine Hochleistungs‑CPU ermöglicht. Neue Renesas PHYs verbessern Durchlaufzeiten und Diagnosefunktionen.

Mit einem kleinen QSPI‑Flash ermöglicht der interne Speicher von mehr als 670 KByte sehr kompakte Lösungen und verdoppelt die Leistung gegenüber netX 50. Für die Verarbeitung schneller E/As steht eine zweite RISC‑CPU (xPIC) zur Verfügung, die parallel zur ARM arbeitet und die ARM‑Software bei kurzen Buszyklen entlastet. Typische Anwendungen sind IO‑Link Master Gateways, bei denen der xPIC den IO‑Link‑Datentransfer übernimmt und die ARM die Kommunikation zum Master steuert. Eine dritte Ethernet‑Schnittstelle ist für PC‑Anschluss (Diagnose/Konfiguration) oder zum Anschluss einer Host‑CPU implementiert (MII, netX kann sich wie ein PHY verhalten). Optional ist ein dedizierter CAN‑Controller für die Integration von Legacy‑CAN verfügbar.

Unterstützte Protokolle

• CC‑Link IE Field Basic Slave
• OPC UA Server
• SmartWire‑DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

Bestellinformationen
NETX 51 | 2231.001 | Netzwerk‑Controller für Feldbus‑ und Real‑Time‑Ethernet‑Slave mit Memory‑Controller

Downloads (verfügbar)

• netX 51 Datasheet (English)
• netX 51 Datenblatt (Deutsch)
• netX Brochure (English)
• netX Broschüre (Deutsch)

Technische Daten

• Architektur: weiterentwickelte netX 50 Architektur; Hardware kompatibel mit netX 50
• Interner Speicher: >670 KByte (mit kleinem QSPI‑Flash für kompakte Lösungen)
• Zweite RISC‑CPU (xPIC) für zeitkritische E/A‑Verarbeitung, arbeitet parallel zur ARM
• Drei Ethernet‑Schnittstellen: zwei Haupt‑Real‑Time‑Ethernet‑Kanäle + dritte Schnittstelle für PC/Diagnose oder Host‑CPU (MII, netX kann als PHY agieren)
• Zwei Kommunikationskanäle für Real‑Time‑Ethernet oder Feldbus
• Schnelle SPI‑Hostschnittstelle mit Lese/Schreib‑Funktion
• Unterstützt erweiterte Kommunikationsfunktionen (z. B. PROFINET V2.3 Dynamic Frame Packing; IO‑Link V1.1)
• Renesas PHYs für verbesserten Durchsatz und Diagnostik
• Variante netX 52: gleiche Siliziumbasis ohne externen Speicherbus für kleineres Gehäuse und Kosteneinsparung
• Optionale dedizierte CAN‑Controller‑Anbindung für Legacy‑CAN
• Typische Anwendungen: IO‑Link Master Gateways, modulare/kompakte Slaves, Real‑Time‑Ethernet‑Controller
